روش های تعمیر بردهای الکترونیکی

برد الکترونیکی

برد الکترونیکی یک صفحه‌ی نازک است که قطعات الکترونیکی مانند مقاومت، خازن و آی‌سی روی آن قرار می‌گیرند.این قطعات از طریق مسیرهای فلزی به هم وصل شده‌اند تا با همکاری هم، کار مشخصی را در دستگاه انجام دهند.

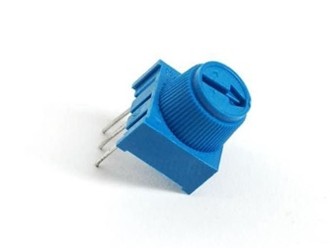

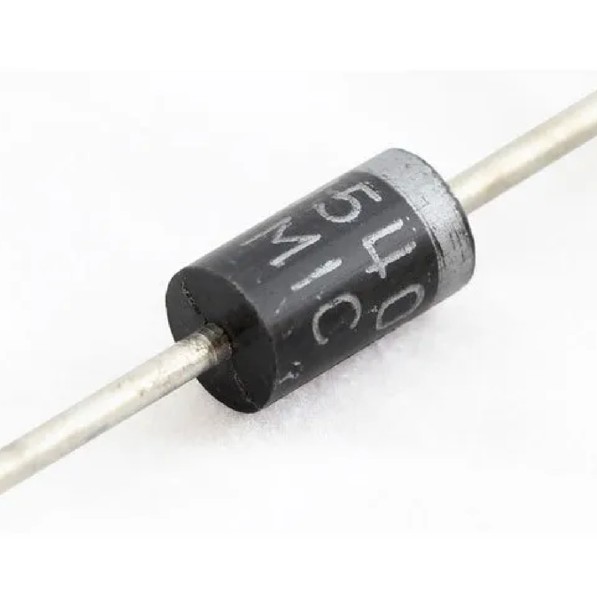

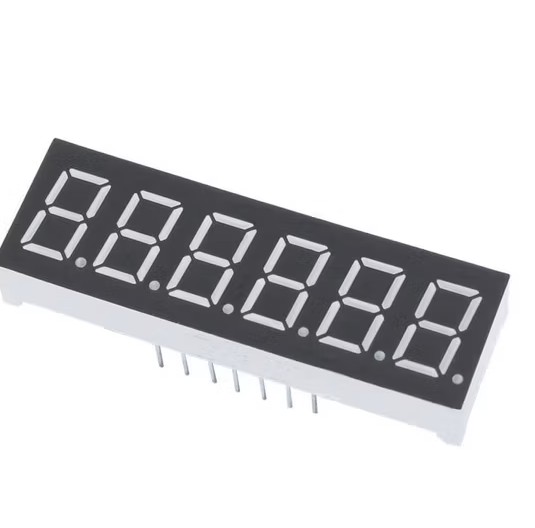

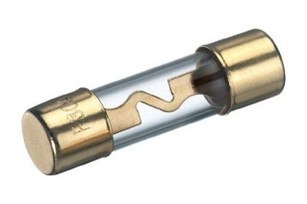

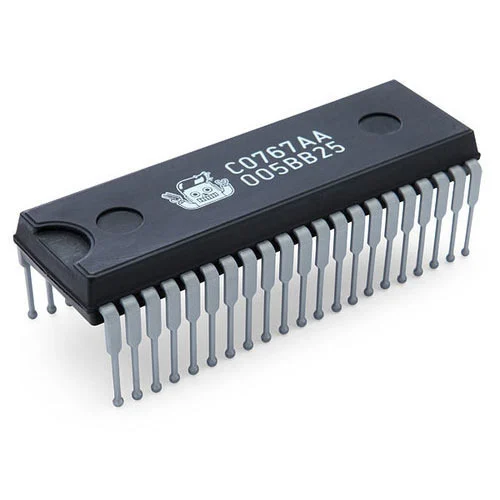

قطعات اصلی برد الکترونیکی

انواع روش های تعمیر بردهای الکترونیکی

1- روش معمولی تعمیر برد الکترونیکی

در روش معمولی تعمیر برد الکترونیکی، معمولاً مشکلات ساده و قابل مشاهده در قطعات الکترونیکی روی برد شناسایی و برطرف می‌شود.

• ابتدا با بررسی چشمی، برد الکترونیکی را از نظر قطعات الکترونیکی معیوب مثل مقاومت‌ها، خازن‌ها، دیودها یا ترانزیستورهای سوخته یا بادکرده بررسی می‌کنند.
• تست سرد روی برد الکترونیکی زمانی انجام می‌شود که برد الکترونیکی خاموش است و ولتاژی به آن وارد نمی‌شود. در این روش، با استفاده از مولتی‌متر، مسیرها و قطعات الکترونیکی مانند دیود، مقاومت، ترانزیستور یا خازن روی برد الکترونیکی بررسی می‌شوند. هدف از تست سرد شناسایی اتصالی، قطعی و خرابی‌های اولیه در قطعات الکترونیکی بدون خطر برق‌گرفتگی است. این روش برای تست اولیه و شناسایی سریع مشکلات در برد الکترونیکی بسیار مؤثر است و می‌تواند قبل از تغذیه برد، سلامت برخی قطعات الکترونیکی را مشخص کند.
• در تست گرم، برد الکترونیکی روشن است و ولتاژ در مدار جاری است، بنابراین رفتار واقعی قطعات الکترونیکی در شرایط کار بررسی می‌شود. با مولتی‌متر و ترمومتر، دمای قطعات الکترونیکی روی برد الکترونیکی و مقدار ولتاژ در نقاط کلیدی اندازه‌گیری می‌شود. این روش به شناسایی قطعاتی که هنگام کار بیش از حد گرم می‌شوند یا عملکرد نادرستی دارند کمک می‌کند و برای تحلیل عملکرد دقیق برد الکترونیکی کاربرد دارد. تست گرم اغلب در مرحله نهایی عیب‌یابی استفاده می‌شود تا مشخص شود کدام قطعات الکترونیکی در جریان کارکرد واقعی روی برد الکترونیکی به درستی عمل نمی‌کنند.
• پس از شناسایی قطعات الکترونیکی خراب، تعویض آن‌ها روی برد الکترونیکی انجام می‌شود. تعویض قطعات الکترونیکی معمولی مانند مقاومت، خازن یا دیود به صورت دستی و با هویه انجام می‌شود.
• اگر در اتصالات لحیم‌کاری شده قطعات الکترونیکی روی برد الکترونیکی، مشکلاتی مثل لحیم سرد یا ترک‌خورده وجود داشته باشد، لحیم‌کاری مجدد برای بهبود اتصال انجام می‌شود.
• تمیزکاری برد الکترونیکی با مواد مخصوص برای از بین بردن گرد و غبار، روغن یا زنگ‌زدگی نیز انجام می‌شود تا عملکرد قطعات الکترونیکی روی برد بهبود یابد.
• این روش معمولی تعمیر برد الکترونیکی بیشتر برای تعمیرات خانگی، ابتدایی و بردهای الکترونیکی ساده مناسب است.

2- روش پیشرفته تعمیر برد الکترونیکی

روش پیشرفته تعمیر برد الکترونیکی برای مشکلات پیچیده‌تر و قطعات الکترونیکی حساس و کوچک روی برد کاربرد دارد.

• در این روش از ابزارهای تخصصی و دقیق مثل مولتی‌متر دیجیتال، اسیلوسکوپ و LCR متر برای اندازه‌گیری دقیق ولتاژ، جریان، ظرفیت و مقاومت قطعات الکترونیکی روی برد الکترونیکی استفاده می‌شود.
• هنگامی که مسیرهای روی برد الکترونیکی قطع یا آسیب دیده باشند، با استفاده از سیم‌کشی دقیق یا قلم‌های مخصوص چاپ مجدد مسیرهای الکتریکی روی برد تعمیر می‌شوند.
• قطعات الکترونیکی سطح‌نشین (SMD) و آی‌سی‌ها که روی برد الکترونیکی نصب شده‌اند، با استفاده از دستگاه‌های حرفه‌ای هیتر هوای گرم یا BGA ریورک تعویض می‌شوند. این کار به مهارت و تجهیزات خاصی نیاز دارد.
• در بردهای الکترونیکی هوشمند، مانند موبایل‌ها، لپ‌تاپ‌ها و دستگاه‌های پیشرفته، برنامه‌ریزی مجدد یا فلش کردن نرم‌افزار (Firmware) روی قطعات الکترونیکی خاص باعث بهبود عملکرد برد الکترونیکی می‌شود.
• این روش پیشرفته نیازمند تخصص فنی بالا و تجهیزات حرفه‌ای برای تعمیر دقیق و کارآمد برد الکترونیکی است.

3- روش مهندسی معکوس در تعمیر برد الکترونیکی

روش مهندسی معکوس یکی از پیچیده‌ترین و تخصصی‌ترین روش‌ها در تعمیر برد الکترونیکی است و مخصوص مواقعی است که هیچ نقشه، اطلاعات یا سند فنی از برد الکترونیکی و قطعات الکترونیکی آن وجود ندارد.

• در این روش ابتدا با بررسی دقیق برد الکترونیکی و آزمایش قطعات الکترونیکی، عملکرد هر بخش و قطعه روی برد به طور کامل شناسایی می‌شود.
• سپس با استفاده از روش مهندسی معکوس، شماتیک و نقشه مدار اصلی برد الکترونیکی بازسازی و طراحی می‌شود. این فرآیند شامل کشیدن دقیق مسیرهای برد الکترونیکی و جایگاه قطعات الکترونیکی است.
• پس از طراحی دوباره، با استفاده از نرم‌افزارهای طراحی PCB، برد الکترونیکی جدید ساخته و قطعات الکترونیکی مشابه روی آن نصب می‌شوند.
• مهندسی معکوس در تعمیر برد الکترونیکی این امکان را فراهم می‌کند که مشکلات ناشناخته و قطعات الکترونیکی پیچیده‌ای که در روش‌های معمولی و پیشرفته قابل تشخیص نیستند، شناسایی و برطرف شوند.
• این روش مهندسی معکوس نیازمند دانش عمیق در الکترونیک، تجربه زیاد و ابزارهای تخصصی است و معمولاً در صنایع حساس، بردهای تخصصی و پروژه‌های تحقیق و توسعه استفاده می‌شود.

مهم‌ترین ابزارهای تعمیر برد الکترونیکی و کاربرد آن‌ها برای قطعات الکترونیکی

1- هویه برقی (Soldering Iron)

هویه برقی ابزار اصلی برای لحیم‌کاری قطعات الکترونیکی روی برد الکترونیکی است که اتصال پایه‌های قطعات الکترونیکی را به برد برقرار می‌کند. این ابزار برای تعمیر یا تعویض قطعات الکترونیکی معیوب در برد الکترونیکی ضروری است و کیفیت لحیم‌کاری تاثیر مستقیم روی عملکرد قطعات الکترونیکی دارد.

2- مولتی‌متر (Multimeter)

مولتی‌متر برای اندازه‌گیری ولتاژ، جریان و مقاومت در مدارهای برد الکترونیکی استفاده می‌شود و به کمک آن می‌توان سلامت قطعات الکترونیکی را بررسی کرد. این ابزار امکان تشخیص قطعات الکترونیکی خراب روی برد الکترونیکی را فراهم می‌کند و بخش مهمی از عیب‌یابی برد الکترونیکی است.

3- موچین (Tweezers)

موچین برای جابجایی دقیق قطعات الکترونیکی کوچک و حساس روی برد الکترونیکی به کار می‌رود. قطعات الکترونیکی SMD بسیار کوچک هستند و استفاده از موچین کمک می‌کند تا این قطعات الکترونیکی بدون آسیب به برد الکترونیکی روی جای خود نصب شوند.

4- پاک‌کن لحیم (Desoldering Pump or Wick)

پاک‌کن لحیم وسیله‌ای است که برای حذف لحیم اضافی و جدا کردن قطعات الکترونیکی معیوب از برد الکترونیکی استفاده می‌شود. این ابزار به تعمیرکار امکان می‌دهد تا قطعات الکترونیکی خراب را بدون آسیب رساندن به برد الکترونیکی از مدار جدا کند.

5- هیتر هوای گرم (Hot Air Rework Station)

هیتر هوای گرم برای تعویض و تعمیر قطعات الکترونیکی سطح‌نشین (SMD) و آی‌سی‌های حساس روی برد الکترونیکی کاربرد دارد. این دستگاه با حرارت دادن دقیق به پایه‌های قطعات الکترونیکی روی برد الکترونیکی، امکان جداسازی و نصب بدون آسیب به برد و قطعات مجاور را فراهم می‌کند.

6- ذره‌بین بزرگ‌نمایی (Magnifying Glass or Microscope)

ذره‌بین یا میکروسکوپ برای بررسی دقیق اتصالات لحیم‌کاری و قطعات الکترونیکی کوچک روی برد الکترونیکی استفاده می‌شود. این ابزار به تعمیرکار کمک می‌کند تا مشکلات ظریف در قطعات الکترونیکی برد الکترونیکی را شناسایی و رفع کند.

7- اسیلوسکوپ (Oscilloscope)

اسیلوسکوپ برای مشاهده و تحلیل سیگنال‌های الکتریکی در برد الکترونیکی استفاده می‌شود و به تشخیص دقیق مشکلات قطعات الکترونیکی پیچیده کمک می‌کند. با اسیلوسکوپ می‌توان عملکرد لحظه‌ای قطعات الکترونیکی روی برد الکترونیکی را بررسی و عیب‌یابی کرد.

چرا به تعمیرات برد الکترونیکی نیاز داریم؟

1- صرفه‌جویی اقتصادی

تعویض یک برد الکترونیکی کامل می‌تواند بسیار پرهزینه باشد، به‌خصوص در تجهیزات صنعتی یا پزشکی. در حالی‌که در بسیاری از موارد، با تعویض یا تعمیر برد فقط چند قطعه الکترونیکی می‌توان برد الکترونیکی را به حالت اولیه بازگرداند.

2- کاهش زباله الکترونیکی

دور انداختن بردهای الکترونیکی خراب باعث افزایش زباله‌های الکترونیکی می‌شود که برای محیط زیست مضر است. تعمیر برد الکترونیکی و استفاده مجدد از قطعات الکترونیکی سالم، نقش مهمی در کاهش آلودگی دارد.

3- کمبود قطعات جایگزین

گاهی اوقات برد الکترونیکی مربوط به دستگاه‌های قدیمی است و جایگزین آن در بازار وجود ندارد. تنها راه‌حل، شناسایی و تعمیر قطعات الکترونیکی معیوب بر روی همان برد الکترونیکی است.

4- افزایش عمر دستگاه

تعمیر به‌موقع برد الکترونیکی باعث جلوگیری از خرابی‌های بیشتر می‌شود. وقتی قطعات الکترونیکی خراب شناسایی و تعویض شوند، کل برد الکترونیکی به‌درستی عمل کرده و عمر مفید دستگاه افزایش می‌یابد.

5- حفظ عملکرد حیاتی سیستم‌ها

در سیستم‌های حیاتی مانند دستگاه‌های پزشکی یا تجهیزات امنیتی، خرابی برد الکترونیکی می‌تواند خطرناک باشد. تعمیر سریع و دقیق قطعات الکترونیکی بر روی برد الکترونیکی باعث بازگرداندن عملکرد طبیعی می‌شود.

6- بازیابی اطلاعات

در برخی دستگاه‌ها مانند لپ‌تاپ یا DVR، اطلاعات روی حافظه‌هایی ذخیره شده‌اند که با برد الکترونیکی در ارتباط هستند. با تعمیر برد الکترونیکی و بازیابی قطعات الکترونیکی مرتبط، اطلاعات حیاتی کاربر نیز قابل بازیابی است.

مهم‌ترین نکات در تعمیر برد الکترونیکی

قطع کامل برق و تخلیه خازن‌ها

در شروع کار، باید مطمئن شوید که برق دستگاه قطع است. زیرا برخی قطعات الکترونیکی مانند خازن‌ها حتی در حالت خاموش هم ولتاژ ذخیره‌شده دارند که می‌تواند باعث برق‌گرفتگی یا آسیب به برد الکترونیکی شود.

 بررسی چشمی دقیق

یکی از ساده‌ترین اما مؤثرترین روش‌ها، بررسی ظاهری برد الکترونیکی با ذره‌بین یا میکروسکوپ است. علائم سوختگی، قطعی مسیرها، ترک در لحیم یا تغییر رنگ برخی قطعات الکترونیکی می‌تواند نشانه‌ واضحی از محل خرابی باشد.

 شناخت عملکرد قطعات الکترونیکی

برای عیب‌یابی دقیق برد الکترونیکی، باید کارکرد انواع قطعات الکترونیکی مانند مقاومت، خازن، دیود، آی‌سی، ترانزیستور و رله را بشناسید. بدون این دانش، تشخیص صحیح خرابی برد الکترونیکی بسیار دشوار خواهد بود.

 استفاده از ابزار تخصصی

تجهیزاتی مثل مولتی‌متر، هیتر، هویه، اسیلوسکوپ و تستر قطعات الکترونیکی از ابزارهای ضروری برای تعمیر برد الکترونیکی هستند. استفاده نادرست از ابزار یا نبود ابزار مناسب ممکن است باعث صدمه دیدن قطعات الکترونیکی شود.

 تست قطعات قبل از تعویض

قبل از تعویض هر قطعه، آن را با ابزار مناسب تست کنید. بسیاری از مشکلات روی برد الکترونیکی ممکن است به اشتباه به یک قطعه نسبت داده شود، درحالی‌که مشکل در جای دیگری از مجموعه قطعات الکترونیکی است.

 تمیزی و دقت در لحیم‌کاری

در لحیم‌کاری روی برد الکترونیکی، باید دقت شود که پایه‌ها به درستی به هم متصل باشند، بدون اتصال کوتاه یا لحیم سرد. لحیم ضعیف می‌تواند باعث اختلال در عملکرد قطعات الکترونیکی شود.

 استفاده از شماتیک و نقشه مدار

نقشه برد الکترونیکی (شماتیک) در پیدا کردن مسیرهای سیگنال و تشخیص ارتباط میان قطعات الکترونیکی بسیار کمک می‌کند. بدون نقشه، عیب‌یابی زمان‌برتر و احتمال خطا بیشتر می‌شود.

 جایگزینی صحیح قطعات الکترونیکی

در تعویض قطعات الکترونیکی باید دقت شود که مدل، ظرفیت، ولتاژ و نوع آن دقیقاً مطابق با نمونه قبلی باشد. جایگزینی اشتباه ممکن است موجب آسیب دائمی به برد الکترونیکی شود.

 آزمایش نهایی با منبع تغذیه ایمن

پس از تعمیر، ابتدا با منبع تغذیه آزمایشگاهی و ولتاژ محدود برد الکترونیکی را تست کنید. این کار از سوختن مجدد قطعات الکترونیکی جلوگیری می کند و اجازه می‌دهد به‌صورت ایمن عملکرد را بررسی کنید.

 ثبت فرآیند تعمیرات برد الکترونیکی و قطعات تعویضی

همیشه تعمیرات انجام‌شده روی هر برد الکترونیکی را مستند کنید. این ثبت شامل نام قطعات الکترونیکی تعویض‌شده، نوع مشکل، تاریخ و نتیجه تست است و در مراجعات بعدی بسیار مفید خواهد بود.
