مهندسی معکوس برد الکترونیکی در شرکت طراحان الکترونیک نیک اندیشان

مهندسی معکوس بردهای الکترونیکی فرآیندی تخصصی و پیشرفته است که در آن بردهای موجود بدون داشتن مدارک اولیه طراحی، مورد تحلیل، بازسازی و تولید مجدد قرار می‌گیرند. در عصر کنونی، با پیچیده‌تر شدن تجهیزات الکترونیکی و محدودیت در تأمین قطعات یا نقشه‌ها، مهندسی معکوس بردهای الکترونیکی به یک نیاز حیاتی در صنایع مختلف تبدیل شده است.

در بسیاری از موارد، شرکت‌ها یا سازمان‌ها با بردها و تجهیزات الکترونیکی مواجه هستند که تولیدکننده اصلی آن‌ها دیگر وجود ندارد یا مستندات فنی آن در دسترس نیست. در چنین شرایطی، مهندسی معکوس بردهای الکترونیکی راهکاری مقرون‌به‌صرفه و مؤثر برای ادامه تولید یا تعمیر آن‌ها محسوب می‌شود.

شرکت تنا الکترونیک با تکیه بر تجربه مهندسان مجرب و تجهیزات مدرن، پیشرو در ارائه خدمات مهندسی معکوس بردهای الکترونیکی در ایران است. ما خدمات گسترده‌ای را در زمینه مهندسی معکوس بردهای الکترونیکی ارائه می‌دهیم که شامل استخراج شماتیک، طراحی مجدد PCB، شناسایی دقیق قطعات و حتی بهبود عملکرد مدار می‌شود.

از مزایای برجسته مهندسی معکوس بردهای الکترونیکی توسط تنا الکترونیک می‌توان به موارد زیر اشاره کرد:

• بازطراحی کامل بردهای چندلایه تا ۲۲ لایه
• تحلیل مدارهای پیچیده با فرکانس‌های بالا (تا ۴۱ گیگاهرتز)
• ارائه فایل‌های شماتیک، PCB، BOM و سایر مستندات تولید
• امکان تجمیع چند برد در یک برد جدید با استفاده از مهندسی معکوس بردهای الکترونیکی
• طراحی مجدد با تغییر ابعاد یا بهینه‌سازی چینش قطعات

فرآیند مهندسی معکوس بردهای الکترونیکی نه‌تنها در صنایع نظامی، پزشکی، نفت و گاز و مخابرات کاربرد دارد، بلکه در بازسازی تجهیزات صنعتی قدیمی و جایگزینی سیستم‌های منسوخ‌شده نیز نقش کلیدی ایفا می‌کند. شرکت تنا الکترونیک با شناخت دقیق از چالش‌های موجود، راه‌حل‌هایی حرفه‌ای و استاندارد در حوزه مهندسی معکوس بردهای الکترونیکی ارائه می‌دهد.

ما با استفاده از نرم‌افزارهای پیشرفته طراحی، اسکن نوری، و تکنیک‌های دقیق لایه‌برداری، کیفیت و دقت فرآیند مهندسی معکوس بردهای الکترونیکی را به بالاترین سطح ممکن رسانده‌ایم. خدمات مهندسی معکوس بردهای الکترونیکی ما تضمین‌کننده حفظ کارایی، کاهش هزینه‌ها و کوتاه‌شدن زمان تولید هستند.

چه در پروژه‌های حساس صنعتی باشید و چه نیاز به جایگزینی یک برد خاص در تجهیزاتتان داشته باشید، مهندسی معکوس بردهای الکترونیکی بهترین گزینه برای شماست. ما در تنا الکترونیک آماده‌ایم تا با تخصص، تعهد و تجربه، پروژه مهندسی معکوس بردهای الکترونیکی شما را با بالاترین کیفیت اجرا کنیم.

تعریف مهندسی معکوس برد الکترونیکی:

 مهندسی معکوس بردهای الکترونیکی به فرآیند شناسایی، تحلیل و بازسازی بردهای الکترونیکی اشاره دارد. این فرآیند در واقع شامل تجزیه و تحلیل دقیق قطعات و اجزای موجود در بردهای الکترونیکی، شناسایی نحوه عملکرد و ارتباطات بین اجزا، و بازسازی دقیق طراحی مدارهای الکترونیکی است. هدف از مهندسی معکوس برد الکترونیکی استخراج اطلاعات فنی و طراحی است که ممکن است در اسناد یا مدارک فنی اولیه موجود نباشد یا از بین رفته باشد.

کاربردهای مهندسی معکوس برد های الکترونیکی:

معکوس بردهای الکترونیکی در صنایع مختلف کاربردهای متعددی دارد که در ادامه به برخی از این کاربردها اشاره می‌کنیم: تعمیر و نگهداری بردهای الکترونیکی قدیمی: یکی از کاربردهای عمده مهندسی معکوس برد الکترونیکی، شبیه‌سازی و تعمیر بردهای الکترونیکی قدیمی است. بسیاری از دستگاه‌های الکترونیکی که دیگر در بازار یافت نمی‌شوند، برای تعمیر به تحلیل دقیق بردهای آن‌ها نیاز دارند. مهندسی معکوس بردهای الکترونیکی به مهندسان این امکان را می‌دهد تا قطعات معیوب را شناسایی کرده و آن‌ها را با قطعات جدید جایگزین کنند.

بهبود طراحی و بهینه‌سازی محصولات: یکی از اهداف اصلی مهندسی معکوس برد الکترونیکی، بهبود طراحی بردهای الکترونیکی موجود است. با شبیه‌سازی و تحلیل دقیق اجزای برد، مهندسان می‌توانند عملکرد آن را ارتقا دهند و به طراحی بهتر و کارآمدتری برسند.

کشف آسیب‌پذیری‌ها در سیستم‌های امنیتی: مهندسی معکوس بردهای الکترونیکی در تحلیل و ارزیابی امنیت سیستم‌های الکترونیکی کاربرد دارد. مهندسان با استفاده از این فرآیند می‌توانند نقاط ضعف و آسیب‌پذیری‌های امنیتی بردهای الکترونیکی را شناسایی و آن‌ها را اصلاح کنند.

ایجاد سیستم‌های الکترونیکی سفارشی: در برخی از موارد، مهندسی معکوس برد الکترونیکی به منظور ایجاد بردهای سفارشی برای پروژه‌های خاص انجام می‌شود. این فرآیند به طراحان این امکان را می‌دهد که سیستم‌های الکترونیکی جدیدی را برای نیازهای خاص یا کاربردهای ویژه طراحی کنند.

انواع روش‌های مرسوم و جدید مهندسی معکوس برد الکترونیکی:

 مهندسی معکوس بردهای الکترونیکی شامل روش‌های مختلفی است که می‌توانند بر اساس نیازهای خاص پروژه انتخاب شوند. این روش‌ها به‌طور کلی به دو دسته سنتی و جدید تقسیم می‌شوند:

روش‌های مرسوم و سنتی مهندسی معکوس برد الکترونیکی بیشتر بر مبنای تحلیل فیزیکی و دستی بردهای الکترونیکی استوار است. در این روش‌ها، مهندسان معمولا به صورت دستی و با استفاده از ابزارهای اولیه مانند میکروسکوپ‌ها و لوپ‌های دستی، اجزای مختلف برد را بررسی کرده و اطلاعات مورد نیاز را استخراج می‌کنند. این فرآیند ممکن است زمان‌بر و پیچیده باشد، اما در برخی شرایط، مانند بردهای قدیمی یا پیچیده، ضروری است.

 در اینجا برخی از این روش‌ها عبارتند از:

تحلیل بصری: مهندسین با استفاده از ابزارهای ساده مانند میکروسکوپ‌های اپتیکی، قطعات مختلف روی برد را شناسایی می‌کنند.

دیکد کردن مدارها: مهندسان با بررسی اتصالات و مدارهای برد، طراحی و عملکرد آن را تحلیل می‌کنند.

روش‌ های جدید مهندسی معکوس برد الکترونیکی با پیشرفت تکنولوژی در ابزارهای نرم‌افزاری و سخت‌افزاری به‌طور قابل توجهی توسعه یافته‌اند. این روش‌ها به مهندسان این امکان را می‌دهند که به‌طور دقیق‌تر و سریع‌تری بردهای الکترونیکی را آنالیز کنند.

 برخی از این روش‌ها عبارتند از:

شبیه‌سازی نرم‌افزاری: با استفاده از نرم‌افزارهای مهندسی مانند Altium Designer و Eagle، مهندسان می‌توانند طراحی برد را شبیه‌سازی کرده و عملکرد آن را در محیط دیجیتال بررسی کنند.

اسکن سه‌بعدی: استفاده از اسکنرهای سه‌بعدی برای شبیه‌سازی دقیق‌تر بردهای الکترونیکی و شناسایی ساختارهای پیچیده روی سطح آن‌ها.

آنالیز X-ray : در این روش، با استفاده از فناوری (آنالیز تصاویر اشعه ایکس)X-ray، مهندسان می‌توانند بدون آسیب رساندن به برد، ساختار داخلی آن را بررسی کنند. این روش به‌ویژه برای بردهای چندلایه کاربرد دارد.

 تحلیل سیگنال‌های الکتریکی: با استفاده از ابزارهایی مانند اسیلوسکوپ‌ها و مولتی‌مترها، سیگنال‌های موجود در برد الکترونیکی بررسی شده و نقاط ضعف آن شناسایی می‌شوند.

ابزارهای مهندسی معکوس بردهای الکترونیکی:

 ابزارهایی حیاتی برای تحلیل، شبیه‌سازی و بازسازی طراحی بردهای الکترونیکی هستند. این ابزارها به مهندسان این امکان را می‌دهند که بدون دسترسی به مدارک و مستندات اصلی، ساختار و عملکرد بردهای الکترونیکی را به دقت تحلیل کنند و از این طریق طراحی‌های جدید یا تعمیرات مؤثر انجام دهند. یکی از ابزارهای اصلی در مهندسی معکوس بردهای الکترونیکی، اسکنرهای نوری و دستگاه‌های تصویربرداری هستند. این ابزارها برای گرفتن تصاویر با وضوح بالا از برد الکترونیکی و شناسایی جزئیات ساختاری آن‌ها استفاده می‌شوند. پس از تصویربرداری، مهندسان قادرند با استفاده از نرم‌افزارهای تحلیل تصاویر، اتصالات و مدارها را شبیه‌سازی کنند و از این اطلاعات برای بازسازی طراحی استفاده کنند. ابزارهای دیگر در مهندسی معکوس بردهای الکترونیکی شامل دستگاه‌های تست و اندازه‌گیری مانند اوسیلوسکوپ‌ها، مولتی‌مترها و تجزیه و تحلیل‌گرهای سیگنال است که برای بررسی عملکرد مدار و شبیه‌سازی جریان‌های الکتریکی به کار می‌روند. این دستگاه‌ها کمک می‌کنند تا عملکرد دقیق برد الکترونیکی مورد نظر تحلیل شده و در صورت نیاز، تغییرات لازم برای بهبود عملکرد برد انجام شود. در نهایت، ابزارهای شبیه‌سازی نرم‌افزاری مانند Altium Designer و Cadence OrCAD نیز به عنوان ابزارهای قدرتمند در مهندسی معکوس بردهای الکترونیکی شناخته می‌شوند. این نرم‌افزارها به مهندسان اجازه می‌دهند که مدارها را طراحی کرده، تحلیل کنند و نقشه‌برداری از بردهای موجود را انجام دهند. آن‌ها می‌توانند اطلاعاتی همچون موقعیت قطعات، اتصالات و جزئیات ساختاری را استخراج کرده و در طراحی‌های جدید از آن‌ها استفاده کنند. به طور کلی، استفاده از ابزارهای مناسب در مهندسی معکوس بردهای الکترونیکی نه تنها به دقت فرآیند کمک می‌کند بلکه می‌تواند زمان و هزینه‌های پروژه‌های مختلف را به میزان قابل توجهی کاهش دهد.

Altium Designer (آلتیوم دیزاینر نرم افزار طراحی و مهندسی معکوسPCB) :

یکی از نرم‌افزارهای پیشرفته و محبوب در زمینه طراحی و مهندسی معکوس بردهای الکترونیکی (PCB)  می باشد که به مهندسان الکترونیک این امکان را می‌دهد که با استفاده از ابزارهای قدرتمند خود، مهندسی معکوس بردهای الکترونیکی را به صورت دقیق و سریع انجام دهند. در فرآیند مهندسی معکوس PCB با استفاده از Altium Designer، ابتدا برد الکترونیکی موجود به دقت بررسی می‌شود. مهندسان می‌توانند با استفاده از ویژگی‌های تصویربرداری نرم‌افزار، اطلاعات دقیق از طراحی و اتصالات برد را استخراج کنند. این اطلاعات شامل موقعیت قطعات، مسیرهای اتصالات، و مشخصات مختلف مدار می‌باشد. در این مرحله، مهندسی معکوس PCB در نرم‌افزار به شبیه‌سازی دقیق ساختار و عملکرد برد کمک می‌کند.پس از شبیه‌سازی، می توان تغییرات یا بهبودهایی در طراحی انجام شود. در این مرحله، فرآیند مهندسی معکوس PCB به مهندسان این امکان را می‌دهد که از اطلاعات به دست آمده برای طراحی مجدد برد یا اصلاح نقشه‌های مدار استفاده کنند. ابزارهایی مانند ویرایشگر شبیه‌سازی، کتابخانه قطعات و ابزارهای تحلیل مدار را برای انجام این فرآیند فراهم می‌کند. در نهایت، با استفاده از مهندسی معکوس PCB در Altium Designer، برد جدید را به دقت طراحی کرده و به مرحله ساخت رساند. این فرآیند، علاوه بر دقت بالا، باعث کاهش زمان و هزینه‌های تولید می‌شود.

در نرم‌افزار Altium Designer، دو بخش کلیدی برای طراحی و مهندسی معکوس PCB بردهای الکترونیکی وجود دارد: شماتیک (Schematic) و PCB (Printed Circuit Board) این دو بخش برای طراحی و ساخت بردهای الکترونیکی به صورت یکپارچه با یکدیگر کار می‌کنند. در اینجا به توضیح هر یک از این بخش‌ها و نحوه ارتباط آن‌ها با هم می‌پردازیم.

1. شماتیک (Schematic) در مرحله طراحی شماتیک، یک نمودار یا نقشه از اجزا و قطعات الکترونیکی موجود در یک برد ایجاد می‌کنند. این نقشه، اتصالات و روابط بین قطعات مختلف را نشان می‌دهد. در Altium Designer، شماتیک به مهندسان این امکان را می‌دهد که با استفاده از نمادهای استاندارد و کتابخانه‌های قطعات، تمامی اجزا مانند مقاومت‌ها، خازن‌ها، ترانزیستورها و دیگر قطعات الکترونیکی را روی یک نمودار رسم کنند. نقش شماتیک در فرآیند طراحی بردهای الکترونیکی بسیار حیاتی است، زیرا پایه و اساس ساختار مدار را مشخص می‌کند. مهندسین پس از طراحی شماتیک می‌توانند اتصالات و روابط مختلف بین قطعات را مورد بررسی قرار داده و مطمئن شوند که مدار به درستی عمل خواهد کرد. در واقع، طراحی شماتیک اولین گام در فرآیند مهندسی معکوس بردهای الکترونیکی است.
2. PCB (Printed Circuit Board) پس از طراحی شماتیک، مرحله بعدی در طراحی برد الکترونیکی، طراحی PCB است. در این مرحله، طرح شماتیک به یک طراحی فیزیکی تبدیل می‌شود که مشخصات فیزیکی برد، از جمله نحوه قرارگیری قطعات روی برد و مسیرهای اتصال بین آن‌ها را نشان می‌دهد. در Altium Designer، برای طراحی PCB، مهندسان از ویژگی‌های پیشرفته‌ای مانندAutoRoute  (برای طراحی خودکار مسیرهای اتصال) و ابزارهای پیشرفته شبیه‌سازی برای اطمینان از صحت عملکرد برد استفاده می‌کنند. در این مرحله، تمامی قطعاتی که در شماتیک مشخص شده‌اند، به طور دقیق در محیط PCB قرار می‌گیرند و اتصالات میان آن‌ها به صورت فیزیکی بر روی برد مشخص می‌شود. همچنین، در این مرحله از طراحی PCB، مهندسان می‌توانند مسائل مهمی مانند اندازه‌گیری فاصله بین قطعات، کیفیت سیگنال‌ها و توان مصرفی را بررسی کنند.

ارتباط بین شماتیک و PCB در Altium Designer، شماتیک و PCB به طور مستقیم با هم ارتباط دارند. زمانی که یک شماتیک طراحی می‌شود، می‌توان آن را به راحتی به طراحی PCB منتقل کرد. این امر به مهندسین این امکان را می‌دهد که با کمترین احتمال خطا، برد الکترونیکی خود را از مرحله طراحی شماتیک به مرحله طراحی PCB منتقل کرده و مراحل بعدی را انجام دهند. در فرآیند مهندسی معکوس بردهای الکترونیکی، اگر یک طراحی PCB موجود داشته باشیم، می‌توان با استفاده از Altium Designer ابتدا شماتیک آن برد را بازیابی کرده و سپس فرآیند طراحی مجدد یا اصلاح برد را انجام داد. در نهایت، در Altium Designer، این دو بخش به صورت یکپارچه با هم کار می‌کنند و کمک می‌کنند تا برد الکترونیکی به بهترین شکل ممکن طراحی و ساخته شود، بدون اینکه نیاز به طراحی دوباره از صفر باشد.

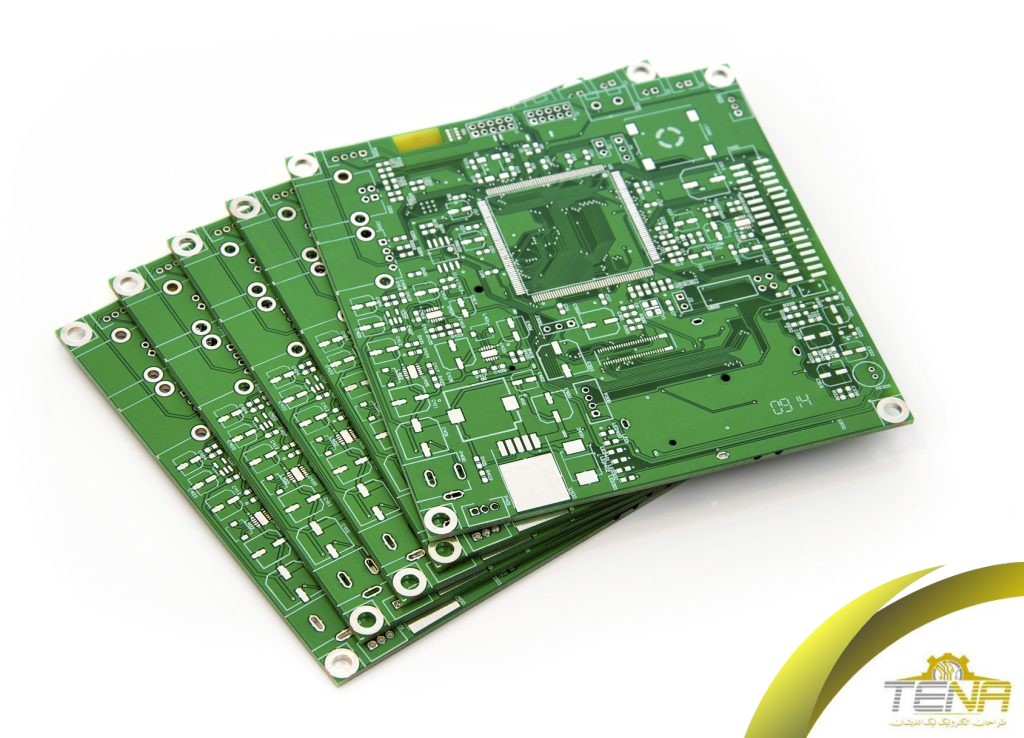

بردهای الکترونیکی و انواع آن

بردهای الکترونیکی، که به عنوان مدارهای چاپی (PCB) نیز شناخته می‌شوند، نقش مهمی در دستگاه‌های الکترونیکی ایفا می‌کنند. آنها بستری را برای اتصال و پشتیبانی قطعات الکترونیکی فراهم می‌کنند. بردهای الکترونیکی بر اساس عوامل مختلفی از جمله تعداد لایه‌ها، جنس مواد، کاربرد و فناوری ساخت، دسته‌بندی می‌شوند. در ادامه به معرفی برخی از رایج‌ترین بردهای الکترونیکی می‌پردازیم:

بر اساس تعداد لایه:

بردهای تک لایه :(Single-Layer PCBs) این نوع بردها دارای یک لایه رسانا (معمولاً مس) در یک طرف برد هستند. به دلیل سادگی ساخت، هزینه تولید آنها پایین است و بیشتر در دستگاه‌های الکترونیکی ساده مورد استفاده قرار می‌گیرند.

بردهای دو لایه :(Double-Layer PCBs) این بردها دارای دو لایه رسانا در هر دو طرف برد هستند که توسط یک لایه عایق از هم جدا شده‌اند. این امر امکان ایجاد مدارهای پیچیده‌تر را فراهم می‌کند و در دستگاه‌های الکترونیکی متوسط ​​مورد استفاده قرار می‌گیرند.

بردهای چند لایه :(Multilayer PCBs) این بردها دارای سه لایه رسانا یا بیشتر هستند که توسط لایه‌های عایق از هم جدا شده‌اند. این نوع بردها برای مدارهای بسیار پیچیده و متراکم، مانند بردهای مورد استفاده در کامپیوترها، تلفن‌های همراه و سایر دستگاه‌های پیشرفته، استفاده می‌شوند.

بر اساس جنس مواد:

بردهای :FR-4این نوع بردها از جنس فایبرگلاس ساخته می‌شوند و به دلیل مقاومت بالا در برابر حرارت و رطوبت، استحکام مکانیکی خوب و قیمت مناسب، بسیار پرکاربرد هستند.

بردهای :CEMاین بردها نیز از جنس فایبرگلاس هستند، اما ارزان‌تر از FR-4 هستند و بیشتر در دستگاه‌های الکترونیکی ساده استفاده می‌شوند.

بردهای آلومینیومی: این بردها دارای یک لایه آلومینیوم به عنوان پایه هستند که به بهبود دفع حرارت کمک می‌کند و در دستگاه‌هایی که نیاز به اتلاف حرارت بالا دارند، مانند LEDها و منابع تغذیه، استفاده می‌شوند.

بردهای فلکسیبل :(Flexible PCBs) این بردها از مواد انعطاف‌پذیر ساخته می‌شوند و می‌توانند خم شوند و در فضاهای محدود مورد استفاده قرار گیرند. آنها بیشتر در دستگاه‌های پوشیدنی، تلفن‌های همراه و سایر دستگاه‌های کوچک و قابل حمل استفاده می‌شوند.

بر اساس کاربرد:

بردهای مخابراتی: این بردها در تجهیزات مخابراتی مانند مودم‌ها، روترها و سوئیچ‌ها استفاده می‌شوند.

بردهای صنعتی: این بردها در تجهیزات صنعتی مانند کنترلرها، سنسورها و دستگاه‌های اتوماسیون صنعتی استفاده می‌شوند.

بردهای پزشکی: این بردها در تجهیزات پزشکی مانند دستگاه‌های تصویربرداری، مانیتورها و دستگاه‌های جراحی استفاده می‌شوند.

بردهای خودرویی: این بردها در سیستم‌های الکترونیکی خودرو مانند ECU، سیستم‌های ترمز و سیستم‌های ناوبری استفاده می‌شوند.

بر اساس فناوری ساخت:

بردهای :SMD (Surface Mount Devices) در این نوع بردها، قطعات الکترونیکی به صورت مستقیم روی سطح برد لحیم می‌شوند که باعث کاهش اندازه و افزایش چگالی مدار می‌شود.

بردهای :Through-Holeدر این نوع بردها، قطعات الکترونیکی از طریق سوراخ‌های موجود در برد عبور داده می‌شوند (قطعات Dip) و سپس لحیم می‌شوند. این روش قدیمی‌تر است اما برای قطعات بزرگتر و مدارهای ساده‌تر مناسب است.

علاوه بر موارد فوق، بردهای الکترونیکی می‌توانند بر اساس معیارهای دیگری مانند نوع لحیم کاری، نوع پوشش محافظ، نوع اتصال دهنده و غیره نیز دسته‌بندی شوند. انتخاب نوع مناسب برد الکترونیکی بستگی به نیازهای خاص پروژه و کاربرد مورد نظر دارد.

مراحل مهندسی معکوس بردهای الکترونیکی و نحوه اجرای آن در طراحان الکترونیک نیک اندیشان:

مهندسی معکوس بردهای الکترونیکی فرآیندی پیچیده و چالش‌برانگیز است که نیازمند دانش و تجربه کافی در زمینه‌های مختلف از جمله الکترونیک، طراحی مدار، و نرم‌افزارهای تخصصی است. در این مقاله، مراحل این فرآیند در شرکت طراحان الکترونیک نیک اندیشان به تفصیل شرح داده شده است:

مرحله 1: برنامه‌ریزی و آماده‌سازی

تعیین هدف: پیش از هر اقدامی، هدف خود را از مهندسی معکوس برد مشخص کنید. آیا قصد دارید عملکرد آن را به طور کامل درک کنید، نقاط ضعف و قوت آن را شناسایی کنید، طرح آن را بهبود ببخشید، یا یک کپی از آن بسازید؟ پاسخ به این سؤال، مسیر و نحوه انجام مراحل بعدی را تعیین می‌کند.

تهیه ابزار و تجهیزات: برای انجام مهندسی معکوس برد الکترونیکی، به ابزار و تجهیزات گوناگونی نیاز است که در ادامه به برخی از آنها اشاره می‌شود:

ابزارهای عمومی: پیچ‌گوشتی، پنس، انبر، هویه، قلع‌کش، سیم لحیم، و …

ابزارهای اندازه‌گیری: مولتی‌متر، اسیلوسکوپ، LCR متر، و …

ابزارهای تخصصی: پروگرامر، دیباگر، و …

نرم‌افزارهای طراحی مدار: نرم‌افزارهای CAD مانند Eagle، Altium Designer، KiCad، و …

نرم‌افزارهای شبیه‌سازی: نرم‌افزارهای شبیه‌سازی مدار مانند LTSpice، PSpice، و …

مرحله 2: بررسی و مستندسازی برد

بررسی ظاهری: برد را به دقت بررسی می کنیم و به مواردی مانند نوع قطعات، نحوه قرارگیری آنها، اتصالات، و … توجه         می شود.

عکس‌برداری: از زوایای مختلف برد، عکس‌های با کیفیت بالا تهیه می شود. این عکس‌ها در مراحل بعدی به ما کمک خواهد کرد.

تهیه شماتیک: اگر شماتیک برد در دسترس باشد، کار بسیار آسان‌تر خواهد شد. شرکت طراحان الکترونیک نیک اندیشان با استفاده از نرم‌افزارهای پیشرفته طراحی مدار و دانش فنی متخصصان خود، قادر به تهیه شماتیک انواع بردهای الکترونیکی، از جمله بردهای پیچیده چند لایه می باشد.

مستندسازی: تمام اطلاعات به دست آمده از بررسی ظاهری و عکس‌برداری ها مستند می شود. این مستندات در مراحل بعدی بسیار مفید خواهند بود.

مرحله 3: شناسایی و تحلیل قطعات

شناسایی قطعات: با استفاده از دیتاشیت‌ها، کاتالوگ‌ها، و منابع آنلاین، نوع و مشخصات هر قطعه شناسایی می شود.

بررسی عملکرد قطعات: در صورت لزوم، قطعات را با استفاده از مولتی‌متر، LCR متر، و … تست می شود تا از سالم بودن آنها مطمئن شویم و عملکرد آنها را مورد بررسی قرار می گیرند.

تهیه لیست قطعات :(BOM) لیستی از تمام قطعات موجود در برد به همراه مشخصات آنها تهیه می شود. این لیست در مراحل بعدی برای تهیه قطعات جایگزین یا کپی‌برداری از برد مورد نیاز خواهد بود.

تهیه لیست BOM در مهندسی معکوس بردهای الکترونیکی:

 یکی از مراحل مهم در مهندسی معکوس بردهای الکترونیکی، تهیه لیست BOM (Bill of Materials) یا فهرست قطعات است. این لیست شامل اطلاعات دقیق تمام قطعات الکترونیکی به‌کاررفته در طراحی برد است و برای تولید، تعمیر، یا بهینه‌سازی مدارها ضروری است.

 اهمیت لیست BOM در مهندسی معکوس بردهای الکترونیکی:

 تهیه لیست BOM در فرآیند مهندسی معکوس برد الکترونیکی، به متخصصان کمک می‌کند تا بتوانند قطعات جایگزین را شناسایی کنند، هزینه‌ها را کاهش دهند و امکان تولید مجدد یا ارتقای مدارها را فراهم سازند.

 مراحل تهیه لیست BOM در مهندسی معکوس PCB :

1. استخراج اطلاعات قطعات از روی برد
2. شناسایی تمامی قطعات روی PCB
3. خواندن شماره قطعه (Part Number) از روی بدنه قطعات
4. بررسی مشخصات فنی مانند مقدار مقاومت‌ها، ظرفیت خازن‌ها، نوع آی‌سی‌ها و سایر قطعات
5. تحلیل شماتیک برد
6. با استفاده از مهندسی معکوس برد الکترونیکی، شماتیک مدار بازسازی می‌شود تا ارتباط بین قطعات مشخص شود.
7.  این مرحله در نرم‌افزار آلتیوم انجام می‌شود که ابزارهای دقیقی برای استخراج اطلاعات دارد.
8.  دسته‌بندی و مستندسازی قطعات
9. قطعات به دسته‌های مختلف مانند مقاومت، خازن، ترانزیستور، آی‌سی و غیره تقسیم‌بندی می‌شوند.
10.  اطلاعاتی مانند مقدار، بسته‌بندی (Package)، برند سازنده و ویژگی‌های مهم هر قطعه درج می‌شود.
11.  بررسی موجودی و جایگزین‌های قطعات
12. برخی از قطعات ممکن است دیگر در بازار موجود نباشند، در این صورت باید معادل‌سازی قطعات مشابه انجام شود.
13. در مهندسی معکوس بردهای الکترونیکی، این بخش اهمیت زیادی دارد، زیرا یافتن جایگزین مناسب باعث حفظ عملکرد صحیح مدار می‌شود.
14. تدوین لیست BOM نهایی
15. اطلاعات در قالب یک فایل Excel یا CSV مرتب شده و در کنار طراحی PCB مهندسی معکوس شده قرار می‌گیرد.
16. این لیست در تولید مجدد، تعمیر، یا ارتقای برد به‌کار می‌رود.

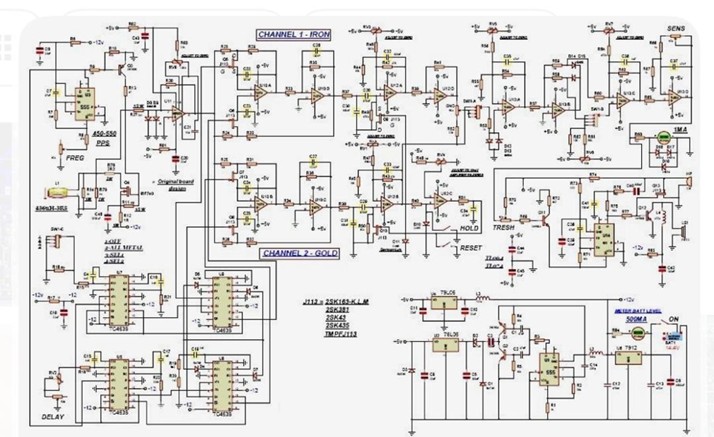

مرحله 4: ترسیم شماتیک

ترسیم شماتیک: با استفاده از نرم‌افزار طراحی مدار، شماتیک برد را بر اساس اطلاعات به دست آمده از مراحل قبلی ترسیم می شود. این مرحله یکی از مهم‌ترین و پیچیده‌ترین مراحل مهندسی معکوس است و نیازمند دقت و حوصله زیاد است.

مرحله 5: طراحی PCB

طراحی :PCBبا استفاده از نرم‌افزار طراحی PCB و بر اساس شماتیک ترسیم شده، طرح PCB برد طراحی می شود. این مرحله نیز نیازمند دقت و تجربه زیاد است و باید به مواردی مانند نحوه قرارگیری قطعات، مسیرهای ارتباطی، و … توجه شود.

بررسی و اصلاح :PCBپس از طراحی PCB، دقت بررسی می شود تا هرگونه اشتباه اصلاح شود.

مرحله 6: ساخت و مونتاژ برد

ساخت :PCBپس از تأیید طرح، فایل‌های) Gerber فایل‌های استاندارد برای ساخت (PCBبه بخش تولید ارسال می‌شود. در این بخش، برد مدار چاپی با استفاده از مواد اولیه مرغوب و تجهیزات پیشرفته سفارش گذاری می شود.

کنترل کیفیت: پس از تولید، بردها مجدداً توسط تیم کنترل کیفیت بررسی می‌شوند تا از صحت ساخت و عدم وجود هرگونه نقص فنی اطمینان حاصل شود.

سفارش گذاری قطعات پس از تهیه لیست BOM:

پس از تکمیل فرآیند مهندسی معکوس بردهای الکترونیکی و تهیه لیست BOM، یکی از مهم‌ترین مراحل، سفارش‌گذاری قطعات الکترونیکی است. شرکت ما با بهره‌گیری از تجربه و دانش تخصصی در زمینه مهندسی معکوس بردهای الکترونیکی، این فرآیند را به‌صورت کاملاً حرفه‌ای انجام می‌دهد تا قطعات موردنیاز با بالاترین کیفیت و کمترین هزینه تأمین شوند.

 مراحل سفارش‌گذاری قطعات الکترونیکی

1. بررسی و تأیید لیست BOM
2. بررسی دقیق قطعات شناسایی‌شده از طریق مهندسی معکوس برد الکترونیکی
3. اطمینان از درستی شماره قطعات (Part Numbers) و مشخصات فنی
4.  بررسی جایگزین‌های مناسب در صورت عدم موجودی قطعات اصلی
5. جستجوی تأمین‌کنندگان معتبر
6. ارتباط با تأمین‌کنندگان داخلی و خارجی برای یافتن بهترین گزینه‌ها
7.  استفاده از منابع معتبر مانند Mouser، Digikey، RS Components و نمایندگی‌های رسمی برندهای معتبر
8. بررسی کیفیت و اصالت قطعات برای جلوگیری از استفاده از قطعات تقلبی
9. ارزیابی هزینه و زمان تحویل
10. مقایسه قیمت‌ها از منابع مختلف جهت کاهش هزینه‌ها
11. انتخاب تأمین‌کننده‌ای که زمان تحویل کوتاه‌تری داشته باشد
12. در نظر گرفتن حجم سفارش برای بهینه‌سازی هزینه حمل‌ونقل و واردات
13. ثبت سفارش و پیگیری تأمین قطعات
14. ثبت سفارش قطعات از تأمین‌کنندگان منتخب
15.  پیگیری مراحل حمل‌ونقل و گمرک برای سفارش‌های خارجی
16.  تست و ارزیابی نمونه‌ها در صورت لزوم، جهت اطمینان از کیفیت قطعات
17. تحویل قطعات و آماده‌سازی برای تولید
18. دریافت قطعات و بررسی نهایی از نظر صحت و کیفیت
19. انبارداری مناسب برای جلوگیری از آسیب‌دیدگی قطعات حساس
20.  آماده‌سازی قطعات برای استفاده در فرایند تولید و مونتاژ برد

 چرا شرکت ما را برای تأمین قطعات انتخاب کنید؟

1.  تجربه و تخصص در مهندسی معکوس بردهای الکترونیکی
2.  دسترسی به تأمین‌کنندگان معتبر داخلی و خارجی
3. کاهش هزینه‌ها از طریق تأمین بهینه و جایگزین‌های مناسب
4.  بررسی و تست قطعات برای اطمینان از کیفیت بالا(اصالت قطعات و تجهیزات)
5.  سرعت در سفارش‌گذاری و پیگیری ارسال قطعات

 شرکت ما علاوه بر مهندسی معکوس بردهای الکترونیکی، خدمات تأمین و سفارش‌گذاری قطعات را نیز ارائه می‌دهد تا مشتریان بتوانند بدون دغدغه، فرآیند تولید و تعمیر بردهای خود را انجام دهند.

مونتاژ قطعات:

مراحل مونتاژ بردهای الکترونیکی در شرکت طراحان الکترونیک نیک اندیشان

جایگذاری قطعات: قطعات الکترونیکی با استفاده از دستگاه‌های Pick and Place یا به صورت دستی توسط اپراتور فنی روی برد PCB قرار می‌گیرند. در این مرحله، دقت و ظرافت بالایی لازم است تا قطعات به درستی در جای خود قرار گیرند.

لحیم‌کاری: پس از جایگذاری قطعات، نوبت به لحیم‌کاری می‌رسد. این کار می‌تواند با استفاده از روش‌های مختلفی مانند لحیم‌کاری دستی، لحیم‌کاری موجی یا لحیم‌کاریReflow انجام شود.

بررسی و تست: پس از لحیم‌کاری، برد مونتاژ شده به دقت بررسی و تست می‌شود تا از صحت عملکرد آن اطمینان حاصل شود. در این مرحله، از دستگاه‌های تست مختلفی مانند مولتی‌متر، اسیلوسکوپ و تستر ICT استفاده می‌شود.

فرآیند مهندسی معکوس میکروکنترلر :

مرحله 1: آماده‌سازی

هدف خود را مشخص کنید: قبل از شروع، مشخص کنید که هدف شما از مهندسی معکوس این میکروکنترلر چیست. آیا می‌خواهید عملکرد آن را درک کنید، کد برنامه را بازیابی کنید، یا نقاط ضعف امنیتی آن را شناسایی کنید؟

ابزار و تجهیزات لازم را تهیه کنید: برای انجام این کار، به ابزارهایی مانند پروگرامر، دیباگر، اسیلوسکوپ، و نرم‌افزارهای تحلیل کد نیاز دارید.

مرحله 2: استخراج اطلاعات

شناسایی نوع میکروکنترلر: ابتدا باید نوع میکروکنترلر و مدل آن شناسایی شود. این اطلاعات معمولاً روی بدنه میکروکنترلر درج می‌شود.

تهیه دیتاشیت: دیتاشیت میکروکنترلر مورد نظر مورد بررسی قرار می گیرد. دیتاشیت شامل اطلاعات کاملی در مورد ساختار، عملکرد و نحوه برنامه‌ریزی میکروکنترلر است.

مرحله 3: تحلیل کد

استخراج کد: با استفاده از پروگرامر و دیباگر، کد برنامه از میکروکنترلر استخراج می شود.

دی‌اسمبل کردن کد: کد استخراج شده را با استفاده از نرم‌افزارهای دی‌اسمبلر به زبان اسمبلی تبدیل می کنیم.

تحلیل کد اسمبلی: کد اسمبلی به دقت بررسی می شود و عملکرد بخش‌های مختلف برنامه مورد بررسی قرار می گیرد.

دیباگ کردن کد: با استفاده از دیباگر، کد برنامه اجرا و عملکرد آن را در شرایط مختلف بررسی می کنیم.

مرحله 4: مهندسی معکوس نرم ‌افزار

تحلیل نرم‌افزار: در برخی موارد، ممکن است نیاز به تحلیل نرم‌افزاری که با میکروکنترلر در ارتباط است نیز باشد. این کار می‌تواند به درک بهتر نحوه عملکرد کلی سیستم کمک کند.

شناسایی نقاط ضعف: با تحلیل کد و نرم‌افزار، می‌توان نقاط ضعف امنیتی میکروکنترلر و سیستم را شناسایی کرد.

مزایای مهندسی معکوس:

 بهبود طراحی و عملکرد: یکی از مهم‌ترین مزایای مهندسی معکوس بردهای الکترونیکی، امکان تحلیل و شبیه‌سازی بردهای الکترونیکی موجود است. این فرایند می‌تواند به شناسایی نقاط ضعف طراحی کمک کند و از این طریق به بهبود عملکرد و بهینه‌سازی محصولات منجر شود.

کاهش هزینه‌ها: با استفاده از مهندسی معکوس برد الکترونیکی، می‌توان طراحی‌های جدیدی برای محصولات موجود ایجاد کرد که به کاهش هزینه‌های تولید کمک می‌کند. همچنین این فرآیند به تولیدکنندگان این امکان را می‌دهد که از قطعات و مواد کم‌هزینه‌تر استفاده کنند.

 تعمیر و نگهداری دستگاه‌های قدیمی: بسیاری از دستگاه‌های الکترونیکی قدیمی دیگر در دسترس نیستند و قطعات یدکی آن‌ها دیگر تولید نمی‌شوند. مهندسی معکوس بردهای الکترونیکی به تعمیر و نگهداری این دستگاه‌ها کمک می‌کند و امکان تعویض قطعات خراب را فراهم می‌آورد.

توسعه محصولات جدید: مهندسی معکوس بردهای الکترونیکی به طراحان و مهندسان این امکان را می‌دهد که از فناوری‌های موجود در محصولات دیگر استفاده کنند و آن‌ها را به محصولات جدید و بهبود یافته تبدیل کنند.

 افزایش امنیت: در برخی موارد، مهندسی معکوس برد الکترونیکی می‌تواند به تحلیل و کشف آسیب‌پذیری‌ها و نقاط ضعف امنیتی در بردهای الکترونیکی کمک کند. این کار به شرکت‌ها و سازمان‌ها اجازه می‌دهد که سیستم‌های خود را ایمن‌تر کنند. معایب مهندسی معکوس بردهای الکترونیکی:

 پیچیدگی سیستم‌ها: بسیاری از سیستم‌های مدرن، بسیار پیچیده و دارای اجزای فراوان و روابط پیچیده هستند که تحلیل و درک آنها را دشوار می‌کند.

کمبود اطلاعات :در بسیاری از موارد، اطلاعات کافی در مورد سیستم مورد نظر در دسترس نیست که این امر، فرآیند مهندسی معکوس را با مشکل مواجه می‌کند.

حقوق مالکیت معنوی: در برخی موارد، انجام مهندسی معکوس، ممکن است با قوانین حقوق مالکیت معنوی در تضاد باشد.

هزینه مهندسی معکوس برد الکترونیکی

در حالت کلی، عوامل مؤثر در تعیین هزینه مهندسی معکوس برد عبارتند از:

پیچیدگی برد: هرچه برد پیچیده‌تر، تعداد لایه‌ها بیشتر و قطعات آن متنوع‌تر باشد، هزینه مهندسی معکوس آن نیز افزایش می‌یابد. بردهای چندلایه با قطعات SMD بسیار ریز و مدارهای پیچیده، هزینه بیشتری نسبت به بردهای ساده‌تر دارند.

تعداد لایه‌ها: تعداد لایه‌های برد تأثیر مستقیمی بر هزینه دارد. بردهای چندلایه به دلیل پیچیدگی ساختار و نیاز به لایه‌برداری و تصویربرداری، هزینه بیشتری دارند.

نوع قطعات: نوع قطعات مورد استفاده در برد نیز در هزینه تأثیرگذار است. استفاده از قطعات خاص، کمیاب یا پیچیده، هزینه مهندسی معکوس را افزایش می‌دهد.

میزان اطلاعات موجود: در صورتی که اطلاعاتی مانند شماتیک یا لیست قطعات برد در دسترس باشد، هزینه مهندسی معکوس کاهش می‌یابد. در غیر این صورت، نیاز به صرف زمان و تلاش بیشتر برای شناسایی و تحلیل قطعات و مدارها خواهد بود که هزینه را افزایش می‌دهد.

پس هزینه مهندسی معکوس برد الکترونیکی به عوامل مختلفی بستگی دارد و نمی‌توان قیمت ثابتی برای آن تعیین کرد. در واقع، هزینه طراحی، مهندسی معکوس برد الکترونیکی با توجه به پیچیدگی برد، تعداد لایه‌ها، نوع قطعات، میزان اطلاعات موجود، و هدف از مهندسی معکوس متفاوت خواهد بود.

خدمات مهندسی معکوس بردهای الکترونیکی در شرکت  طراحان الکترونیک نیک اندیشان، شامل فرآیند تحلیل دقیق و بازسازی بردهای الکترونیکی از هر نوعی می‌شود. تیم متخصص ما با استفاده از ابزارها و نرم‌افزارهای پیشرفته، مهندسی معکوس برد الکترونیکی را انجام داده و به شناسایی ساختار، قطعات، عملکرد مدارها و طراحی‌های برد می‌پردازد. این خدمات برای تعمیر، بهبود یا توسعه بردهای جدید و تحلیل رقبا بسیار مؤثر است. مهندسی معکوس PCB و بازسازی دقیق شماتیک و مدارهای الکترونیکی از جمله خدمات مهمی هستند که در این شرکت ارائه می‌شود. این فرآیند به‌ویژه برای پروژه‌های تحقیق و توسعه یا مواقعی که مستندات فنی موجود نیست، بسیار ارزشمند است.

خدمات شرکت طراحان الکترونیک در حوزه طراحی و مهندسی معکوس برد های الکترونیکی:

• تجربه و تخصص: تیم مهندسی ما دارای تجربه و دانش فنی گسترده در زمینه مهندسی معکوس برد الکترونیکی است. این تخصص موجب انجام پروژه‌ها با بالاترین کیفیت می‌شود.
• دقت و کیفیت در خدمات: ما با دقت و با بهره‌گیری از نرم‌افزارهای پیشرفته مانند آلتیوم، عملیات مهندسی معکوس PCB را به‌طور صحیح انجام می دهیم که موجب بازسازی و تحلیل دقیق مدارها می‌شود.
•  پاسخگویی و پشتیبانی: به‌عنوان یک شرکت معتبر در صنعت الکترونیک، همیشه آماده پاسخگویی به نیازهای مشتریان خود و ارائه مشاوره‌های فنی برای انجام پروژه‌های موفق و بهینه‌سازی بردهای الکترونیکی هستیم.
• نتایج قابل اعتماد: با تضمین کیفیت خدمات و ارائه نتایج دقیق، مشتریان می‌توانند به‌طور کامل به نتایج حاصل از مهندسی معکوس بردهای الکترونیکی اعتماد کنند. این مزایا و ویژگی‌ها موجب می‌شود که مشتریان به شرکت ما اعتماد کنند و از خدمات ما برای بهبود و توسعه پروژه‌های خود بهره‌برداری کنند.
