مهندسی معکوس برد بدون شماتیک؛ استخراج اطلاعات فنی، شماتیک و PCB
بسیاری از تجهیزات صنعتی پس از چند سال استفاده با یک مشکل جدی مواجه می‌شوند برد الکترونیکی دستگاه موجود است، اما شماتیک، فایل PCB، BOM یا مستندات فنی آن در دسترس نیست.در برخی موارد نیز سازنده دیگر محصول را تولید نمی‌کند، قطعات آن منسوخ شده‌اند یا تأمین برد جایگزین به دلیل محدودیت‌های واردات و زنجیره تأمین دشوار شده است.
در چنین شرایطی، مهندسی معکوس برد میتواند اطلاعات فنی لازم برای تعمیر، بازسازی، تولید مجدد یا طراحی جایگزین را از روی نمونه موجود استخراج کند.
مهندسی معکوس بردهای الکترونیکی صرفاً به معنای کپی کردن ظاهر یک PCB نیست. در یک پروژه مهندسی معکوس، ساختار برد، قطعات، اتصالات، مسیرهای الکتریکی، عملکرد بخش‌های مختلف مدار و در صورت امکان ساختار PCB بررسی می‌شود تا اطلاعاتی قابل استفاده برای تعمیر، تولید، طراحی مجدد یا بومی‌سازی به دست آید.
این موضوع برای بردهای صنعتی قدیمی، بردهای فاقد نقشه، بردهای وارداتی، بردهای منسوخ و تجهیزاتی که تنها یک نمونه از آن‌ها باقی مانده است اهمیت بیشتری دارد.
مهندسی معکوس برد بدون شماتیک چیست؟
مهندسی معکوس برد بدون شماتیک یعنی استخراج اطلاعات فنی یک برد الکترونیکی از روی نمونه فیزیکی، بدون آنکه نقشه مدار یا فایل طراحی اولیه در اختیار باشد.
در حالت ایده‌آل، طراح یک برد ابتدا شماتیک را تهیه می‌کند، سپس PCB طراحی شده و در نهایت برد تولید می‌شود. در مهندسی معکوس این مسیر برعکس است.
به جای اینکه از شماتیک به PCB برسیم، از برد فیزیکی به اطلاعات مهندسی می‌رسیم.
این اطلاعات میتواند شامل موارد زیر باشد:
- شناسایی قطعات الکترونیکی
- مقدار و مشخصات قطعات
- شماره فنی ICها و قطعات نیمه‌هادی
- شناسایی کانکتورها و ترمینال‌ها
- بررسی مسیرهای PCB
- شناسایی ورودی‌ها و خروجی‌ها
- استخراج ارتباط بین قطعات
- تهیه شماتیک
- تهیه BOM
- بازسازی PCB
- تعیین ابعاد و مشخصات مکانیکی برد
- مستندسازی فنی
- بررسی امکان تولید نمونه جایگزین
بنابراین اگر یک برد الکترونیکی بدون نقشه در اختیار داشته باشید، نبود شماتیک لزوماً به معنای غیرقابل استفاده بودن آن برای پروژه مهندسی معکوس نیست.
چرا یک برد الکترونیکی بدون شماتیک به مهندسی معکوس نیاز پیدا می‌کند؟
دلایل مختلفی باعث می‌شود یک مجموعه صنعتی به سراغ خدمات مهندسی معکوس برود.
۱. نبود شماتیک و فایل طراحی
در بسیاری از تجهیزات قدیمی، فایل‌های طراحی اولیه دیگر وجود ندارند یا همراه دستگاه تحویل داده نشده‌اند.
گاهی نیز اطلاعات فنی متعلق به سازنده خارجی است و دسترسی به آن امکانپذیر نیست.
۲. توقف تولید برد
ممکن است یک کنترلر یا ماژول الکترونیکی سال‌ها در یک خط تولید استفاده شده باشد، اما سازنده آن محصول را از خط تولید خارج کرده باشد.
در این وضعیت، پیدا کردن برد اصلی ممکن است بسیار دشوار یا پرهزینه باشد.
۳. منسوخ شدن قطعات
یکی از مشکلات رایج در بردهای الکترونیکی قدیمی، استفاده از قطعاتی است که دیگر تولید نمی‌شوند.
در چنین شرایطی مهندسی معکوس میتواند اطلاعات لازم برای بررسی امکان جایگزینی قطعات و طراحی مجدد برد را فراهم کند.
البته جایگزینی یک قطعه منسوخ همیشه صرفاً با پیدا کردن قطعه‌ای با همان شماره فنی انجام نمی‌شود؛ مشخصات الکتریکی، پین‌آوت، شرایط کاری، سرعت، توان و رفتار مدار باید بررسی شود.
۴. وابستگی به برد وارداتی
در برخی تجهیزات صنعتی، خرابی یک برد میتواند باعث توقف دستگاه شود و تأمین نمونه اصلی زمان‌بر یا پرهزینه باشد.
در چنین شرایطی، مهندسی معکوس برد صنعتی میتواند یکی از مراحل رسیدن به یک نمونه جایگزین یا بومی باشد.
۵. تعمیر بردهای قدیمی
گاهی برای تعمیر یک برد صنعتی، داشتن شماتیک بسیار کمک‌کننده است؛ اما نقشه‌ای وجود ندارد.
در این حالت میتوان بخشی از مدار یا کل برد را تحلیل کرد و اطلاعات موردنیاز برای عیب‌یابی و تعمیر را استخراج کرد.
روش های مهندسی معکوس بردهای الکترونیکی
روش های مهندسی معکوس با توجه به نوع برد، تعداد لایهها، وضعیت نمونه، پیچیدگی مدار و هدف پروژه متفاوت هستند.
یک پروژه مهندسی معکوس ممکن است فقط به شناسایی قطعات و اتصالات نیاز داشته باشد یا تا بازسازی کامل شماتیک و PCB ادامه پیدا کند.
۱. بررسی ظاهری و مستندسازی اولیه
اولین مرحله، بررسی خود برد است.
ابعاد PCB، تعداد لایه‌های قابل مشاهده، محل کانکتورها، قطعات، سوراخ‌های نصب، نوشته‌های روی برد، شماره قطعات و هرگونه تغییر یا تعمیر قبلی ثبت می‌شود.
در این مرحله وضعیت فیزیکی برد نیز اهمیت زیادی دارد.
مثلاً اگر برد قبلاً تعمیر شده باشد، ممکن است مسیرهایی قطع و با سیم ترمیم شده باشند یا بعضی قطعات با نمونه‌ای غیر از قطعه اصلی جایگزین شده باشند.
بنابراین نباید هر چیزی که روی نمونه موجود دیده می‌شود بدون بررسی، به عنوان طراحی اصلی در نظر گرفته شود.
۲. شناسایی قطعات برد
در مرحله بعد، قطعات نصب‌شده روی برد الکترونیکی شناسایی می‌شوند.
این مرحله میتواند شامل موارد زیر باشد:
- مقاومت‌ها
- خازن‌ها
- دیودها
- ترانزیستورها
- رگولاتورها
- آی‌سی‌ها
- رله‌ها
- کانکتورها
- اپتوکوپلرها
- درایورها
- میکروکنترلرها
- قطعات قدرت
- سنسورها و ماژول‌ها
شماره درج‌شده روی قطعه در صورت خوانا بودن بررسی و با اطلاعات فنی آن تطبیق داده می‌شود.
در قطعات SMD، به‌خصوص قطعاتی که کد کوتاه دارند، شناسایی فقط بر اساس نوشته روی قطعه همیشه کافی نیست و باید موقعیت قطعه در مدار و اتصالات آن نیز بررسی شود.
استخراج شماتیک از روی برد
یکی از مهم‌ترین خروجی‌های مهندسی معکوس برد، تهیه شماتیک از نمونه فیزیکی است.
در این مرحله باید مشخص شود هر قطعه با چه قطعاتی ارتباط دارد و مسیر سیگنال از کجا به کجا می‌رود.
برای مثال، ممکن است یک بخش از برد شامل:
ورودی → فیلتر → تقویت‌کننده → مبدل → میکروکنترلر → خروجی
باشد.
اما از روی ظاهر برد نمی‌توان عملکرد مدار را به‌طور قطعی مشخص کرد. بنابراین ارتباطات فیزیکی، شماره قطعات، مقادیر قطعات و در صورت امکان رفتار الکتریکی مدار باید با یکدیگر تطبیق داده شوند.
هدف، تبدیل اطلاعات فیزیکی برد به یک ساختار منطقی و قابل استفاده برای مهندس طراح یا تعمیرکار است.
تهیه BOM از روی برد
یکی دیگر از خروجی‌های مهم مهندسی معکوس بردهای الکترونیکی، تهیه BOM یا فهرست قطعات است.
BOM میتواند شامل مواردی مانند:
| ردیف | Reference | قطعه | مقدار / مدل | توضیحات |
| 1 | R1 | مقاومت | مقدار مشخص | SMD |
| 2 | C1 | خازن | مقدار مشخص | SMD |
| 3 | U1 | IC | شماره فنی | اصلی |
| 4 | D1 | دیود | شماره فنی | — |
| 5 | J1 | کانکتور | مدل | ورودی |
تهیه BOM فقط برای تولید مجدد کاربرد ندارد.
این اطلاعات در موارد زیر نیز مفید است:
- تعمیر برد
- تأمین قطعات
- جایگزینی قطعات منسوخ
- کنترل موجودی
- تولید برد جایگزین
- مستندسازی تجهیزات
- کاهش وابستگی به تأمین‌کننده اصلی

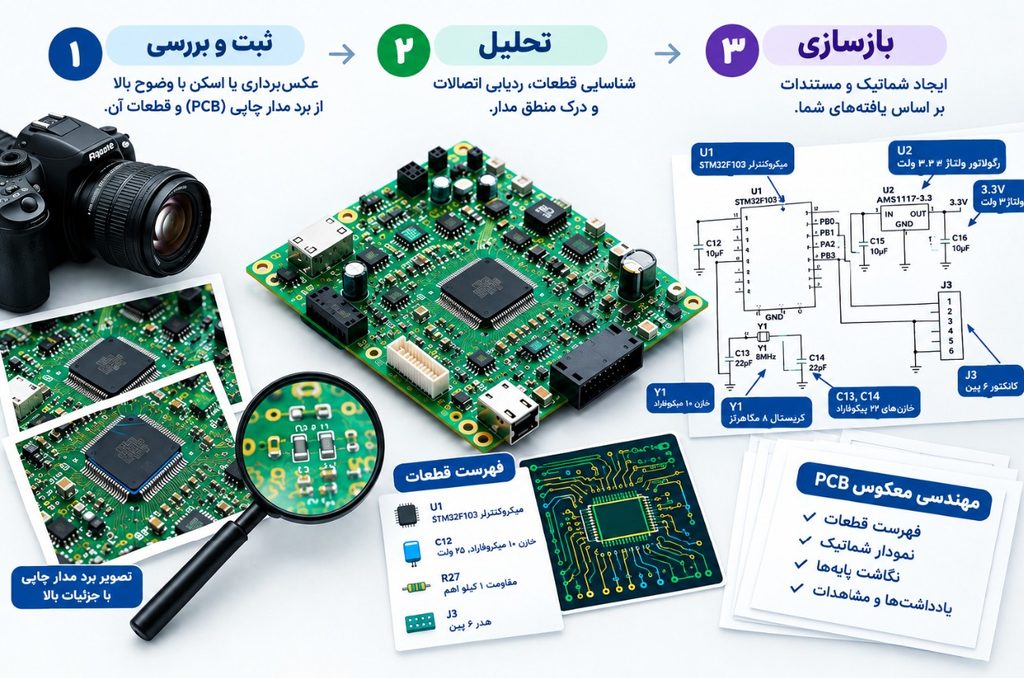

مراحل مهندسی معکوس برد
اگر بخواهیم فرآیند را به شکل ساده خلاصه کنیم، مراحل مهندسی معکوس برد معمولاً شامل این بخش‌هاست:
مرحله اول: دریافت و بررسی نمونه
نمونه فیزیکی، اطلاعات دستگاه و هدف پروژه بررسی می‌شود.
مرحله دوم: مستندسازی برد
ابعاد، قطعات، کانکتورها، شماره‌ها و مشخصات ظاهری ثبت می‌شود.
مرحله سوم: شناسایی قطعات
قطعات اصلی و مشخصات فنی آن‌ها بررسی می‌شود.
مرحله چهارم: تحلیل اتصالات
مسیرهای الکتریکی و ارتباط بین قطعات بررسی می‌شود.
مرحله پنجم: بازسازی شماتیک
اطلاعات استخراج‌شده به نقشه مدار تبدیل می‌شود.
مرحله ششم: بازسازی PCB
در صورت نیاز، ساختار برد در نرمافزار طراحی PCB بازسازی می‌شود.
مرحله هفتم: بررسی و تطبیق
شماتیک و PCB بازسازی‌شده با نمونه اصلی تطبیق داده می‌شوند.
مرحله هشتم: ساخت نمونه
در صورت تعریف پروژه، نمونه جدید تولید و برای تست آماده می‌شود.
مرحله نهم: تست عملکردی
نمونه جدید با شرایط کاری دستگاه بررسی می‌شود تا مشخص شود عملکرد مورد انتظار را دارد.
مهندسی معکوس PCB چندلایه
در بردهای ساده، بسیاری از مسیرها از سطح برد قابل مشاهده هستند.
اما در یک PCB چندلایه، بخشی از ارتباطات در لایه‌های داخلی قرار دارد و تحلیل آن پیچیده‌تر می‌شود.
هرچه تعداد لایهها بیشتر و طراحی برد متراکم‌تر باشد، استخراج اطلاعات فنی نیز به بررسی دقیق‌تری نیاز دارد.
در چنین پروژه‌هایی ممکن است روش‌های مختلف بررسی ساختار برد مورد استفاده قرار گیرد؛ از تحلیل مسیرهای قابل مشاهده و اندازه‌گیری‌های الکتریکی گرفته تا روش‌های تصویربرداری یا روش‌های تخصصی بررسی لایه‌های داخلی.
نکته مهم این است که روش انتخاب‌شده باید متناسب با ارزش نمونه، تعداد لایهها، هدف پروژه و میزان اطلاعات موردنیاز باشد.
اگر تنها یک نمونه از برد موجود باشد، حفظ نمونه اصلی اهمیت بیشتری پیدا می‌کند.
آیا مهندسی معکوس برد بدون نقشه امکانپذیر است؟
بله، در بسیاری از موارد مهندسی معکوس برد بدون شماتیک امکانپذیر است.
اما میزان اطلاعاتی که میتوان استخراج کرد به وضعیت نمونه بستگی دارد.
اگر برد سالم باشد، قطعات قابل شناسایی باشند و مسیرهای مدار قابل بررسی باشند، اطلاعات بیشتری میتوان استخراج کرد.
در مقابل، اگر برد سوخته، شکسته، دستکاری‌شده یا دارای قطعات آسیب‌دیده باشد، ممکن است بخشی از اطلاعات اصلی از بین رفته باشد.
در بردهای چندلایه نیز مسیرهای داخلی می‌توانند کار را پیچیده‌تر کنند.
بنابراین قبل از اعلام امکان یا عدم امکان پروژه، بهتر است نمونه فیزیکی و هدف پروژه بررسی شود.
مهندسی معکوس بردهای قدیمی و منسوخ
یکی از کاربردهای مهم مهندسی معکوس برد، احیای تجهیزات قدیمی است.
ممکن است یک دستگاه صنعتی همچنان از نظر مکانیکی و عملکردی قابل استفاده باشد، اما برد آن دیگر تولید نشود.
در چنین شرایطی سه مسئله معمولاً هم‌زمان وجود دارد:
برد خراب شده است + نمونه جایگزین وجود ندارد + مستندات فنی نیز در دسترس نیست.
اینجاست که مهندسی معکوس میتواند به عنوان بخشی از فرآیند بازسازی تجهیزات استفاده شود.
با بررسی برد اصلی میتوان اطلاعاتی برای:
- تعمیر برد موجود
- ساخت نمونه جایگزین
- طراحی مجدد PCB
- جایگزینی قطعات منسوخ
- تأمین قطعات
- تولید مجدد
- بومی‌سازی
به دست آورد.
البته مهندسی معکوس به این معنا نیست که هر قطعه منسوخ را میتوان بدون بررسی با یک قطعه جدید جایگزین کرد.
گاهی تغییر یک قطعه نیازمند تغییر بخشی از مدار، PCB یا حتی نرمافزار داخلی دستگاه است.
مزایا و معایب مهندسی معکوس بردهای الکترونیکی
مزایای مهندسی معکوس برد
کاهش وابستگی به سازنده اصلی
اگر برد دیگر از سوی سازنده تولید نشود، استخراج اطلاعات فنی میتواند مسیر ساخت نمونه جایگزین را باز کند.
افزایش قابلیت تعمیر
داشتن شماتیک و اطلاعات قطعات، عیب‌یابی و تعمیر برد را ساده‌تر می‌کند.
امکان تولید مجدد
با بازسازی PCB و تهیه BOM میتوان مسیر تولید نمونه جدید را فراهم کرد.
بومی‌سازی تجهیزات
در تجهیزات وارداتی، مهندسی معکوس میتواند یکی از مراحل بومی‌سازی و کاهش وابستگی به تأمین‌کننده خارجی باشد.
مستندسازی تجهیزات قدیمی
در بسیاری از پروژه‌های صنعتی، خود مستندات فنی یک دارایی ارزشمند محسوب می‌شوند.
امکان طراحی مجدد
پس از شناخت ساختار برد، در صورت نیاز میتوان طراحی را برای شرایط جدید بازطراحی کرد.
معایب و محدودیت‌های مهندسی معکوس برد
مهندسی معکوس همیشه یک فرآیند ساده یا کم‌هزینه نیست.
اولین محدودیت، پیچیدگی برد است.
یک برد ساده تک‌لایه با یک برد چندلایه متراکم از نظر زمان و روش تحلیل قابل مقایسه نیست.
دومین محدودیت، وضعیت نمونه است.
اگر برد آسیب جدی دیده باشد، بخشی از اطلاعات ممکن است قابل بازیابی نباشد.
سومین محدودیت، قطعات برنامه‌پذیر است.
اگر عملکرد برد به Firmware یا نرمافزار داخلی یک میکروکنترلر، پردازنده یا حافظه وابسته باشد، استخراج شماتیک PCB به‌تنهایی لزوماً به معنی بازسازی کامل عملکرد نرم‌افزاری دستگاه نیست.
چهارمین محدودیت، قطعات اختصاصی است.
ممکن است یک قطعه یا ماژول اختصاصی در سیستم استفاده شده باشد که اطلاعات فنی کاملی از آن وجود نداشته باشد.
پنجمین محدودیت، زمان و هزینه پروژه است.
هرچه برد پیچیده‌تر، قدیمی‌تر و مستندات آن کمتر باشد، زمان لازم برای تحلیل و اعتبارسنجی نیز میتواند بیشتر شود.
تفاوت مهندسی معکوس با کپی برد چیست؟
این دو اصطلاح گاهی به جای یکدیگر استفاده می‌شوند، اما از نظر فنی یکسان نیستند.
در کپی ساده، تمرکز اصلی روی بازتولید فیزیکی برد است؛ یعنی ابعاد، محل قطعات و مسیرها تا حد امکان مشابه نمونه موجود ساخته شوند.
اما در مهندسی معکوس PCB هدف، درک و استخراج ساختار فنی است.
در یک پروژه کامل مهندسی معکوس ممکن است موارد زیر تهیه شوند:
- شماتیک
- BOM
- اطلاعات قطعات
- Netlist
- فایل طراحی PCB
- اطلاعات ابعادی
- مستندات فنی
- نمونه تولیدشده
- نتایج تست
به همین دلیل، خروجی مهندسی معکوس میتواند برای تعمیر، تولید، طراحی مجدد و بومی‌سازی مورد استفاده قرار گیرد.
چه بردهایی قابلیت مهندسی معکوس دارند؟
طیف بسیار گسترده‌ای از بردها می‌توانند موضوع خدمات مهندسی معکوس قرار بگیرند، از جمله:
- بردهای کنترل صنعتی
- بردهای PLC و کنترلر
- بردهای تغذیه
- بردهای درایو
- بردهای قدرت
- بردهای مخابراتی
- بردهای کنترلی ماشین‌آلات
- بردهای تجهیزات اندازه‌گیری
- بردهای تجهیزات پزشکی
- بردهای قدیمی و فاقد نقشه
- بردهای وارداتی
- بردهای منسوخ
- بردهای دارای قطعات کمیاب
- بردهای فاقد فایل PCB
- بردهای فاقد شماتیک
در پروژه‌های صنعتی، هدف معمولاً فقط ساخت یک PCB مشابه نیست؛ بلکه ایجاد یک راهکار قابل اتکا برای تعمیر، تأمین، تولید یا جایگزینی برد است.
آیا میتوان فایل PCB و Gerber را از روی برد بازسازی کرد؟
در بسیاری از پروژهها، امکان بازسازی ساختار PCB وجود دارد؛ اما خروجی دقیق به نوع برد و اطلاعات قابل استخراج بستگی دارد.
برای بازسازی PCB باید مواردی مانند:
- ابعاد برد
- محل قطعات
- Footprint
- سوراخ‌ها
- مسیرهای مسی
- Viaها
- لایهها
- ضخامت و ساختار برد در صورت نیاز
- محل کانکتورها
- محدودیت‌های مکانیکی
بررسی شوند.
اگر هدف پروژه تولید مجدد باشد، علاوه بر بازسازی ظاهری PCB، رعایت الزامات تولید و قابلیت مونتاژ نیز اهمیت دارد.
هزینه مهندسی معکوس برد چقدر است؟
قیمت مهندسی معکوس برد عدد ثابتی ندارد و باید بر اساس نمونه واقعی تعیین شود.
مهم‌ترین عوامل مؤثر بر هزینه عبارت‌اند از:
- تعداد لایه‌های PCB
- اندازه برد
- تعداد قطعات
- تراکم قطعات
- پیچیدگی مدار
- وضعیت فیزیکی نمونه
- وجود یا نبود شماتیک
- وجود یا نبود فایل PCB
- نیاز به تهیه BOM
- نیاز به طراحی مجدد
- نیاز به ساخت نمونه
- نیاز به تست عملکردی
- وضعیت قطعات منسوخ
- نیاز به جایگزینی قطعات
بنابراین قیمت‌گذاری دقیق معمولاً پس از مشاهده برد و مشخص شدن خروجی مورد انتظار انجام می‌شود.
برای مثال، پروژه‌ای که فقط به شناسایی قطعات و استخراج BOM نیاز دارد با پروژه‌ای که باید شماتیک، PCB، نمونه اولیه و تست عملکردی آن بازسازی شود، از نظر حجم کار یکسان نیست.
خدمات مهندسی معکوس بردهای الکترونیکی در تنا
شرکت طراحان الکترونیک نیک‌اندیشان در حوزه طراحی، مهندسی معکوس، تعمیر، تأمین، ساخت و تولید تجهیزات الکترومکانیکی و صنعتی فعالیت می‌کند.
در بخش الکترونیک، خدمات مهندسی معکوس برای بردهای صنعتی و الکترونیکی میتواند با توجه به نیاز پروژه شامل موارد زیر باشد:
- بررسی و تحلیل برد الکترونیکی
- مهندسی معکوس برد بدون شماتیک
- شناسایی قطعات و ICها
- تحلیل مسیرها و اتصالات
- استخراج اطلاعات فنی برد
- تهیه BOM
- بازسازی شماتیک در صورت امکان
- بازسازی طراحی PCB
- بررسی بردهای قدیمی
- بررسی بردهای دارای قطعات منسوخ
- کمک به طراحی برد جایگزین
- تأمین قطعات موردنیاز
- مونتاژ PCB
- تعمیر و عیب‌یابی بردهای صنعتی
- ساخت نمونه و بررسی عملکرد
در پروژه‌هایی که یک برد قدیمی یا وارداتی دیگر قابل تأمین نیست، ابتدا باید مشخص شود هدف کارفرما تعمیر، مستندسازی، تولید مجدد، جایگزینی یا طراحی مجدد است. روش اجرای مهندسی معکوس نیز بر همین اساس تعیین می‌شود.
چه اطلاعاتی برای شروع پروژه لازم است؟
برای بررسی اولیه پروژه، بهتر است موارد زیر در اختیار تیم فنی قرار گیرد:
- نمونه فیزیکی برد
- عکس واضح از دو طرف برد
- شماره فنی برد
- نام و مدل دستگاه
- اطلاعات سازنده در صورت وجود
- تعداد نمونه‌های موجود
- شرح مشکل یا خرابی
- هدف پروژه
- هرگونه نقشه یا فایل قدیمی موجود
- اطلاعات مربوط به شرایط کاری دستگاه
اگر فقط یک نمونه از برد موجود است، این موضوع باید از ابتدا اعلام شود؛ زیرا روش بررسی و میزان ریسک پروژه میتواند با پروژه‌ای که چند نمونه در اختیار است متفاوت باشد.
مهندسی معکوس برد برای چه پروژه‌هایی مناسب است؟
اگر یکی از شرایط زیر را دارید، بررسی امکان مهندسی معکوس برد میتواند منطقی باشد:
- برد شما فاقد شماتیک است.
- فایل PCB در دسترس نیست.
- برد دیگر تولید نمی‌شود.
- قطعات برد منسوخ شده‌اند.
- برد وارداتی به سختی تأمین می‌شود.
- دستگاه صنعتی قدیمی است.
- فقط یک نمونه از برد باقی مانده است.
- تعمیرکار به نقشه مدار نیاز دارد.
- قصد تولید برد جایگزین دارید.
- قصد بومی‌سازی یک برد صنعتی را دارید.
- نیاز به طراحی مجدد برد دارید.
- می‌خواهید مستندات فنی یک تجهیز قدیمی را ایجاد کنید.
سوالات متداول درباره مهندسی معکوس برد
آیا مهندسی معکوس برد بدون شماتیک امکانپذیر است؟
بله. در بسیاری از پروژهها میتوان با بررسی نمونه فیزیکی، قطعات، مسیرها و ساختار مدار، بخشی یا تمام اطلاعات موردنیاز را استخراج کرد. میزان موفقیت به وضعیت برد و پیچیدگی آن بستگی دارد.
آیا میتوان از روی برد BOM تهیه کرد؟
در بسیاری از موارد بله. قطعات موجود روی برد بررسی و مشخصات آن‌ها تا حد امکان شناسایی می‌شود. برای قطعاتی که کد مشخصی ندارند، ممکن است نیاز به تحلیل بیشتر مدار باشد.
آیا برد چندلایه قابل مهندسی معکوس است؟
بله، اما بردهای چندلایه معمولاً پیچیدگی بیشتری دارند، زیرا بخشی از مسیرهای الکتریکی در لایه‌های داخلی قرار گرفته‌اند.
آیا میتوان از روی برد شماتیک تهیه کرد؟
در بسیاری از پروژهها میتوان ساختار شماتیک را از روی اتصالات و قطعات برد بازسازی کرد. میزان جزئیات قابل استخراج به وضعیت نمونه و پیچیدگی مدار بستگی دارد.
آیا برد منسوخ را میتوان جایگزین کرد؟
مهندسی معکوس میتواند اطلاعات لازم برای طراحی و ساخت نمونه جایگزین را فراهم کند؛ اما اینکه برد جدید دقیقاً با همان شرایط جایگزین شود، نیازمند بررسی سختافزار، قطعات، نرمافزار و شرایط کاری دستگاه است.
تفاوت مهندسی معکوس برد با تعمیر برد چیست؟
در تعمیر، هدف اصلی پیدا کردن علت خرابی و بازگرداندن عملکرد برد موجود است.
در مهندسی معکوس، هدف استخراج ساختار و اطلاعات فنی برد است و میتواند به تولید، طراحی مجدد یا ساخت نمونه جایگزین نیز منجر شود.
هزینه مهندسی معکوس برد چقدر است؟
هزینه به پیچیدگی برد، تعداد لایهها، تعداد قطعات، وضعیت نمونه و خروجی مورد انتظار بستگی دارد. برای قیمت دقیق، بررسی نمونه یا اطلاعات فنی اولیه لازم است.
جمع‌بندی
مهندسی معکوس برد بدون شماتیک راهکاری برای تبدیل یک نمونه فیزیکی و فاقد مستندات به اطلاعات فنی قابل استفاده است.
این فرآیند میتواند از شناسایی قطعات و تهیه BOM شروع شود و تا استخراج شماتیک، بازسازی PCB، طراحی مجدد، ساخت نمونه و تست عملکردی ادامه پیدا کند.
اهمیت این کار در مورد بردهای الکترونیکی قدیمی، بردهای صنعتی، بردهای منسوخ و بردهای وارداتی بیشتر است؛ زیرا در بسیاری از این تجهیزات، مشکل اصلی فقط خرابی برد نیست، بلکه نبود مستندات و دشواری تأمین نمونه جایگزین است.
در یک پروژه حرفه‌ای، هدف صرفاً ساخت ظاهری مشابه با نمونه موجود نیست. هدف باید دستیابی به اطلاعاتی باشد که بتوان از آن برای تعمیر، تأمین، تولید، طراحی مجدد، بومی‌سازی و نگهداری بلندمدت تجهیزات استفاده کرد.
اگر یک برد الکترونیکی فاقد شماتیک یا فایل PCB در اختیار دارید، میتوان مشخصات نمونه و هدف پروژه را بررسی کرد و بر اساس پیچیدگی برد، خروجی موردنیاز و امکان استخراج اطلاعات، روش مناسب مهندسی معکوس را تعیین کرد.
