خازن چیست؟ معرفی انواع خازن و آموزش تست آن‌ها

خازن (Capacitor)

خازن یکی از مهم‌ترین قطعات الکترونیکی است که در انواع بردهای الکترونیکی مورد استفاده قرار می‌گیرد. وظیفه اصلی خازن، ذخیره‌سازی و آزادسازی انرژی الکتریکی است. این قطعه از دو صفحه فلزی رسانا تشکیل شده که بین آن‌ها یک ماده عایق (دی‌الکتریک) قرار دارد. زمانی که خازن در یک مدار قرار می‌گیرد، می‌تواند بار الکتریکی را در خود ذخیره کند و در زمان نیاز آن را به مدار برگرداند.

اجزای تشکیل‌دهنده خازن در بردهای الکترونیکی

1- صفحات رسانا (الکترودها)

این صفحات فلزی که معمولاً از مس یا آلومینیوم ساخته می‌شوند، در واقع بخشی از خازن هستند که بار الکتریکی را ذخیره می‌کنند. در هر خازن، دو صفحه رسانا وجود دارد که بار را بین خود نگه می‌دارند. این صفحات رسانا به‌عنوان یکی از حیاتی‌ترین قطعات الکترونیکی روی بردهای الکترونیکی، تاثیر زیادی روی کارایی مدار دارند.

2- دی‌الکتریک (عایق میانی)

دی‌الکتریک، ماده عایقی است که بین صفحات رسانا قرار دارد و از اتصال کوتاه بین آن‌ها جلوگیری می‌کند. جنس این عایق می‌تواند سرامیک، کاغذ، پلاستیک یا اکسید فلز باشد. کیفیت و نوع دی‌الکتریک تاثیر مستقیم بر عملکرد خازن و سایر قطعات الکترونیکی روی بردهای الکترونیکی دارد و به تعیین ظرفیت خازن کمک می‌کند.

3- پایه‌ها یا پایانه‌ها

پایه‌ها سیم‌های فلزی هستند که خازن را به مدار و سایر قطعات الکترونیکی روی بردهای الکترونیکی متصل می‌کنند. در خازن‌های قطبی، تعیین قطب مثبت و منفی بسیار مهم است تا به‌درستی در مدار نصب شوند و مشکلی برای دیگر قطعات الکترونیکی و عملکرد کل برد الکترونیکی ایجاد نکنند.

4- پوشش محافظ

خازن‌ها دارای پوشش خارجی هستند که از اجزای داخلی محافظت می‌کنند. این پوشش که معمولاً از پلاستیک یا فلز ساخته شده، باعث می‌شود خازن در برابر عوامل محیطی مانند رطوبت و حرارت مقاوم باشد. این محافظت، به حفظ سلامت سایر قطعات الکترونیکی و عملکرد مطلوب بردهای الکترونیکی کمک می‌کند.

انواع خازن و نقش آن‌ها در بردهای الکترونیکی

خازن الکترولیتی

خازن الکترولیتی یکی از قطعات الکترونیکی پرکاربرد است که در بردهای الکترونیکی برای ذخیره انرژی و صاف کردن ولتاژ استفاده می‌شود.این نوع خازن الکترونیکی ظرفیت بالایی دارد و مانند دیگر قطعات الکترونیکی در عملکرد صحیح بردهای الکترونیکی نقش کلیدی ایفا می‌کند.

خازن الکترولیتی آلومینیومی

خازن الکترولیتی تانتالیومی

خازن سرامیکی

خازن‌های سرامیکی از رایج‌ترین قطعات الکترونیکی روی بردهای الکترونیکی هستند. دی‌الکتریک این خازن‌ها از جنس سرامیک است که باعث ایجاد ظرفیت پایین تا متوسط می‌شود. در برد الکترونیکی، این نوع خازن برای فیلتر کردن فرکانس‌های بالا و کاهش نویز سیگنال‌ها کاربرد دارد.

خازن سرامیکی عدسی

خازن سرامیکی مولتی لایر

خازن سرامیکی مولتی لایر یکی از مهم‌ترین قطعات الکترونیکی است که از چندین لایه سرامیکی و الکترودهای فلزی تشکیل شده است و ظرفیت بیشتری نسبت به خازن‌های تک‌لایه دارد.این نوع خازن در بردهای الکترونیکی برای فیلتر کردن  نویز، تثبیت ولتاژ و ذخیره انرژی در مدارهای فرکانس بالا استفاده می‌شود.

  خازن ورقه ای

 خازن ورقه‌ای یکی از قطعات الکترونیکی مهم است که از لایه‌های نازک فلزی و عایق ساخته شده و ظرفیت و پایداری مناسبی   دارد.این خازن در بردهای الکترونیکی برای فیلتر کردن نویز، ذخیره انرژی و تثبیت ولتاژ استفاده می‌شود و مانند دیگر قطعات الکترونیکی نقش کلیدی در عملکرد صحیح و پایدار بردهای الکترونیکی دارد.

خازن ورقه ای پلی استر

خازن ورقه‌ای پلی‌استر یکی از قطعات الکترونیکی مهم در بردهای الکترونیکی است که از ورق‌های فلزی و فیلم پلی‌استر ساخته شده است. این خازن به دلیل عایق خوب و پایداری حرارتی، در بردهای الکترونیکی کاربرد گسترده‌ای دارد. از این قطعه الکترونیکی برای ذخیره انرژی و تثبیت ولتاژ در مدارهای فرکانس بالا استفاده می‌شود.

خازن ورقه ای MKT

خازن ورقه‌ای MKT یکی از قطعات الکترونیکی پرکاربرد در بردهای الکترونیکی است که از فیلم پلی‌استر متالیزه به عنوان دی‌الکتریک ساخته شده است. این قطعه الکترونیکی به دلیل اندازه کوچک، پایداری حرارتی و قابلیت خودتجدیدی، در بردهای الکترونیکی مختلف برای فیلتر کردن سیگنال‌ها و تثبیت ولتاژ کاربرد دارد.

4-خازن های روغنی و گازی

خازن‌های روغنی و گازی از قطعات الکترونیکی بزرگ‌مقیاس هستند که در سیستم‌های قدرت و بردهای الکترونیکی صنعتی استفاده می‌شوند. این قطعات الکترونیکی به دلیل داشتن عایق روغنی یا گازی، توانایی تحمل ولتاژهای بالا و خنک‌کنندگی بهتر را دارند و در بردهای الکترونیکی مربوط به شبکه‌های برق کاربرد فراوانی دارند.

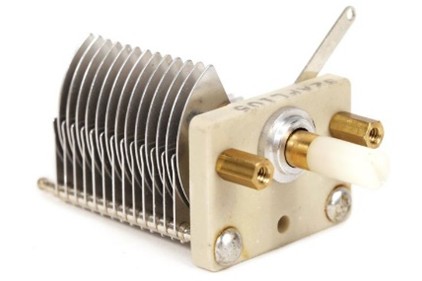

5- خازن واریابل (متغیر)

خازن واریابل یکی از قطعات الکترونیکی کاربردی در بردهای الکترونیکی است که ظرفیت آن به صورت مکانیکی قابل تغییر است. این قطعه الکترونیکی با تنظیم فاصله یا سطح تماس صفحات داخلی، امکان کنترل دقیق ظرفیت خازن را فراهم می‌کند. خازن واریابل نقش مهمی در بردهای الکترونیکی دارد و معمولاً در مدارهای تنظیم فرکانس و ترازسازی سیگنال به عنوان یک قطعه الکترونیکی حیاتی استفاده می‌شود.

6- خازن تریمر (متغیر)

خازن تریمر یکی از قطعات الکترونیکی قابل تنظیم است که برای تنظیم دقیق ظرفیت در مدارها به‌کار می‌رود، مخصوصاً در مدارهای فرکانسی مانند گیرنده‌های رادیویی. این قطعه روی برد الکترونیکی نصب می‌شود و با ابزار کوچکی مانند پیچ‌گوشتی قابل تنظیم است تا بهترین عملکرد مدار حاصل شود. در بسیاری از بردهای الکترونیکی حساس، از خازن تریمر در کنار دیگر قطعات الکترونیکی برای تنظیم دقیق و پایداری مدار استفاده می‌شود.

نحوه تست خازن در بردهای الکترونیکی

1- تست ظرفیت خازن با مولتی‌متر دیجیتال (حالت Capacitance/µF)

برای تست خازن روی برد الکترونیکی، از مولتی‌متر دیجیتال با حالت ظرفیت استفاده می‌شود. این روش برای اندازه‌گیری مقدار ظرفیت خازن در قطعات الکترونیکی بسیار کاربردی است. در بردهای الکترونیکی، این روش به شناسایی خازن‌های خراب کمک می‌کند.

2- تست شارژ و دشارژ با مولتی‌متر (حالت اهم‌متر)

در این روش، با اتصال مولتی‌متر به خازن روی برد الکترونیکی، روند شارژ و دشارژ بررسی می‌شود. قطعات الکترونیکی روی بردهای الکترونیکی با این تست ساده می‌توانند ارزیابی شوند. اگر خازن در بردهای الکترونیکی عملکرد صحیح نداشته باشد، تغییرات مقاومت نشان‌دهنده خرابی است.

3-تست ESR خازن با دستگاه ESR Meter

برای تست خازن در برد الکترونیکی بدون جدا کردن قطعه، دستگاه ESR متر به کار می‌رود. این روش به طور دقیق مقاومت سری معادل خازن را در قطعات الکترونیکی اندازه‌گیری می‌کند. ESR بالا در خازن‌ها روی بردهای الکترونیکی نشانه خرابی و افت کیفیت است.

4- تست عملکرد خازن در مدار زنده با اسیلوسکوپ

اسیلوسکوپ در بردهای الکترونیکی برای مشاهده شکل موج ولتاژ در خازن‌های قطعات الکترونیکی استفاده می‌شود. این تست عملکرد خازن در مدار را به دقت نشان می‌دهد. روی برد الکترونیکی، نوسانات غیرعادی می‌تواند خرابی خازن را مشخص کند.

5- تست ولتاژ روی خازن در مدار (با مولتی‌متر DC Voltage)

در برد الکترونیکی، با اندازه‌گیری ولتاژ دو سر خازن با مولتی‌متر، وضعیت قطعات الکترونیکی بررسی می‌شود. ولتاژ مناسب روی خازن نشان‌دهنده سلامت آن است. این تست در بردهای الکترونیکی ساده ولی کاربردی برای بررسی خازن‌ها است.

6- تست خازن با تستر LCR Meter پیشرفته

LCR متر پیشرفته برای تست دقیق ظرفیت و مقاومت در بردهای الکترونیکی و قطعات الکترونیکی کاربرد دارد. این دستگاه می‌تواند عملکرد خازن‌ها روی بردهای الکترونیکی را به صورت حرفه‌ای اندازه‌گیری کند. در بردهای الکترونیکی، تست با LCR باعث شناسایی خازن‌های معیوب می‌شود.

7- تست خازن‌های موتور با خازن‌سنج یا تست عملکردی مستقیم

خازن‌های موتور در بردهای الکترونیکی دستگاه‌های الکتریکی با خازن‌سنج تست می‌شوند. تست عملکردی در مدار قطعات الکترونیکی می‌تواند خرابی این خازن‌ها را تشخیص دهد. در بردهای الکترونیکی مربوط به موتور، این تست اهمیت زیادی دارد.

8- بررسی ظاهری خازن (بادکردگی، نشت، سوختگی)

در بردهای الکترونیکی، بررسی ظاهری خازن‌های قطعات الکترونیکی یکی از ساده‌ترین روش‌هاست. بادکردگی یا نشت مایع روی برد الکترونیکی نشانه خرابی خازن است. این روش در تشخیص سریع خازن‌های معیوب روی بردهای الکترونیکی موثر است.

9- تست مقایسه‌ای با خازن سالم مشابه (در صورت شک به خرابی)

در صورت شک در خرابی خازن روی برد الکترونیکی، تعویض موقت با خازن سالم از قطعات الکترونیکی راهکار مناسبی است. مقایسه عملکرد خازن جدید در بردهای الکترونیکی، صحت خرابی را نشان می‌دهد. این روش تست در بردهای الکترونیکی به تعمیر سریع کمک می‌کند.

نکات مهم در تست خازن ها

• بررسی ظاهری خازن: خازن‌های متورم یا نشت‌کرده اغلب خراب هستند.
• قطع برق و تخلیه ایمن: همیشه قبل از تست، برق را قطع و خازن را تخلیه کنید تا آسیب به قطعات الکترونیکی وارد نشود.
• مقایسه ظرفیت با مقدار نامی: اگر اختلاف ظرفیت زیاد باشد، خازن معیوب است.
• تأثیر گرما بر عملکرد خازن: گرمای زیاد موجب خشک شدن الکترولیت و کاهش عمر خازن می‌شود.
• تشخیص نقش خازن در مدار: دانستن اینکه خازن در کدام بخش مدار است به تحلیل خرابی کمک می‌کند.
• توجه به ESR پایین در مدارهای تغذیه: در مدارهای سوئیچینگ، خازن با ESR بالا باعث نوسان ولتاژ می‌شود.
• تست خازن‌های کوچک و SMD با دقت بالا: این خازن‌ها آسیب‌پذیرند و نیاز به ابزار دقیق دارند.
• بررسی تأثیر خازن بر سایر قطعات الکترونیکی: خازن معیوب می‌تواند باعث سوختن یا اختلال در عملکرد دیگر قطعات شود.
