طراحی برد الکترونیکی

برد مدار چاپی (PCB) یکی از اجزای کلیدی در ساخت مدارهای الکترونیکی است که نقش بستری را برای نصب و اتصال قطعات ایفا می‌کند. کیفیت طراحی PCB تاثیر مستقیم بر عملکرد، پایداری و طول عمر مدار دارد.

جایگاه طراحی برد الکترونیکی در ایران

 طراحی برد الکترونیکی یکی از پایه‌های اصلی توسعه فناوری در هر کشوری محسوب می‌شود. در ایران نیز با گسترش صنایع نوین مانند مخابرات، پزشکی، اتوماسیون صنعتی، خودروسازی، هوشمندسازی و اینترنت اشیاء (IoT)، نیاز به طراحی تخصصی و بومی‌سازی بردهای الکترونیکی بیش از پیش احساس می‌شود.

 چرا طراحی برد الکترونیکی در ایران اهمیت دارد؟

 خودکفایی در تولید تجهیزات الکترونیکی در شرایطی که واردات قطعات و تجهیزات الکترونیکی با محدودیت‌هایی همراه است، طراحی داخلی بردها نقش کلیدی در کاهش وابستگی به خارج و تحقق اقتصاد مقاومتی دارد. حمایت از تولید ملی و اشتغال‌زایی رشد شرکت‌های دانش‌بنیان و تیم‌های طراحی، به اشتغال متخصصین الکترونیک، کامپیوتر و مهندسی کمک شایانی کرده است و بستر مناسبی برای رشد نیروی کار ماهر فراهم آورده است. توسعه فناوری‌های بومی و رقابت‌پذیری با طراحی بردهای سفارشی و منطبق با نیازهای بومی، امکان تولید محصولات خاص و رقابتی در بازار داخلی و حتی صادرات فراهم می‌شود. پیشرفت زیرساخت‌های صنعتی و نظامی بسیاری از صنایع حساس و استراتژیک مانند صنایع دفاعی، فضایی و مخابراتی وابسته به بردهای الکترونیکی خاص هستند که تنها از طریق طراحی داخلی می‌توان به آن‌ها دست یافت.

نرم‌افزار Altium Designer به عنوان یکی از قدرتمندترین و جامع‌ترین ابزارهای طراحی PCB، محیطی کامل برای طراحی شماتیک، چیدمان قطعات، مسیرکشی و آماده‌سازی فایل‌های تولید فراهم می‌کند. استفاده از این نرم‌افزار باعث تسهیل فرایند طراحی و افزایش دقت و کیفیت محصولات نهایی می‌شود.

مزایا:

1. محیط یکپارچه: طراحی شماتیک، PCB، و تولید فایل ساخت همگی در یک نرم‌افزار انجام می‌شود.

2. کتابخانه‌ قوی: دسترسی به هزاران قطعه استاندارد با اطلاعات کامل.

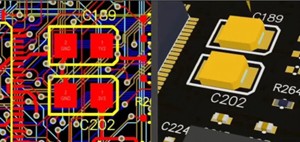

3. پیش‌نمایش سه‌بعدی: مشاهده دقیق برد قبل از ساخت برای بررسی ظاهر و چیدمان.

4. بررسی خودکار خطاها: شناسایی سریع مشکلات طراحی با ابزارهای DRC و ERC.

5. مناسب پروژه‌های پیشرفته: پشتیبانی از بردهای چندلایه و طراحی‌های صنعتی.

6. قابلیت همکاری تیمی: اشتراک‌گذاری و ویرایش پروژه‌ها در فضای ابری (Altium 365).

مراحل طراحی PCB  با آلتیوم

ایجاد پروژه جدید

1-باز کردن Altium Designer

2- از منو مقابل  به:File > New > Project > PCB Project بروید.

3- در پنل پروژه‌ها، روی پروژه راست ‌کلیک کنید: Save Project As…

و در یک پوشه مشخص با نام مناسب ذخیره کنید (مثلاً: MyBoard.PrjPcb)

4- فایل‌های مورد نیاز را اضافه کنید:

راست‌کلیک > Add New to Project > Schematic

راست‌کلیک > Add New to Project > PCB

5- هر فایل را بلافاصله با نام مناسب ذخیره کنید. (مثلاً: Main.SchDoc و Board.PcbDoc)

ترسیم شماتیک (Schematic)

1- باز کردن فایل شماتیک:    (اگرفایل را ندارید: راست‌کلیک روی پروژه → Add New to Project > Schematic).

2- افزودن قطعات:  (  Place > Part → انتخاب و قراردادن قطعات روی صفحه).

3- چیدن و چرخاندن قطعات:   (با ماوس جا‌به‌جا کنید، با Space بچرخانید).

4- سیم‌کشی بین قطعات:   (Place > Wire یا Ctrl + W).

5- اضافه‌کردن تغذیه و زمین:  ( Place > Power Port → VCC، GND).

6- نام‌گذاری نت‌ها (اختیاری ولی مفید):  Place > Net Label برای نام‌گذاری مسیرها.

7- بررسی خطاها :   (Tools > Electrical Rules Check).

8- ذخیره فایل:   ( File > Save یا Ctrl + S).

انتقال شماتیک به PCB

1- مطمئن شوید شماتیک کامل و بدون خطاست.

2- فایل PCB جدید ایجاد کنید (اگر ندارید).

3- در شماتیک، از منو:  Design > Update PCB Document بروید.

4- پنجره تغییرات را تایید کنید تا قطعات به PCB منتقل شوند.

5- فایل PCB را ذخیره کنید.

چیدمان قطعات روی PCB

1- فایل PCB را باز کنید.

2- قطعات را از بیرون برد به داخل محدوده بکشید.

3- با کلیک و درگ قطعات را جابه‌جا کنید.

4- با کلید Space قطعات را بچرخانید.

5- قطعات مرتبط را نزدیک هم بچینید و قطعات حساس را در جای مناسب قرار بدهید.

6- فایل را ذخیره کنید.

ترک‌کشی (Routing)

1- فایل PCB را باز کنید.

2- ابزار ترک‌ کشی (Route > Interactive Routing یا Ctrl + W) را فعال کنید.

3- روی پایه شروع کلیک کنید و مسیر ترک را به پایه مقصد هدایت کنید.

4- عرض ترک و فاصله‌ها را رعایت کنید.

5- از Via برای عبور بین لایه‌ها استفاده کنید.

6- تمام ترک‌ها را کامل کنید و Airwireها را حذف کنید.

7- فایل را ذخیره کنید.

گراند در PCB

1- از منو:  Place > Polygon Pour   روی لایه مورد نظر یک Polygon برای GND رسم کنید.

2- پایه‌های GND قطعات را به Polygon گراند متصل کنید.

3- برای اتصال لایه‌های مختلف گراند، از Via استفاده کنید.

4- مطمئن شوید گراند به‌صورت پیوسته و بدون شکاف است.

5- فایل را ذخیره کنید.

تفاوت بین شماتیک و PCB در نرم‌افزار Altium Designer

طراحی مدار الکترونیکی در دو مرحله‌ی اصلی انجام می‌شود: طراحی شماتیک (Schematic) و طراحی PCB (Printed Circuit Board). هرکدام نقش خاصی در فرایند طراحی مدار دارند.

1. شماتیک (Schematic) شماتیک، نقشه‌ی منطقی مدار است که ارتباطات الکترونیکی بین قطعات را به صورت مفهومی و گرافیکی نمایش می‌دهد.

 ویژگی‌ها: در شماتیک، از نمادهای استاندارد قطعات (مثل مقاومت، خازن، آی‌سی و…) استفاده می‌شود. اتصالات بین قطعات به صورت خطوط نت (Net) مشخص می‌شود. اطلاعات اصلی مانند نام قطعات، مقدار آن‌ها، و شماره‌پایه‌ها در این بخش وارد می‌شود. از شماتیک، نت‌لیست استخراج می‌شود که شامل ارتباطات دقیق بین قطعات است و به بخش PCB منتقل می‌شود.

 هدف شماتیک: نمایش عملکرد و ساختار منطقی مدار؛ به طوری که طراح بداند هر قطعه چه کاری انجام می‌دهد و چگونه با قطعات دیگر در ارتباط است.

برد مدار چاپیPCB

 در مرحله‌ی PCB، طراحی وارد مرحله‌ی فیزیکی می‌شود و قطعات به صورت پکیج‌های واقعی با اندازه، شکل و موقعیت دقیق روی برد قرار می‌گیرند.

 ویژگی‌ها: در این بخش، قطعات روی برد قرار داده می‌شوند و ترک‌های مسی برای اتصال آن‌ها رسم می‌شود. طراحی شامل مواردی مانند: جای‌گذاری قطعات، مسیرهای سیگنال، لایه‌های برد، سوراخ‌کاری، و تعیین اندازه‌ی برد اسJ. نیاز به رعایت اصول فنی مانند حداقل فاصله ترک‌ها، ضخامت مسیرها، گرمایش، نویز و EMI وجود دارد. خروجی نهایی این بخش، فایل‌های ساخت مانند Gerber برای تولید برد فیزیکی است.

هدف: PCB ایجاد یک برد واقعی و قابل ساخت که مدار طراحی‌شده در شماتیک را به صورت فیزیکی و دقیق پیاده‌سازی کند.

بررسی خطاها /(DRC) (Design Rule Check)

1- قوانین طراحی را در:    Design > Rules   تنظیم کنید.

2- به منو  Tools > Design Rule Check  بروید و Run را بزنید.

3- خطاها را در لیست ببینید و روی هرکدام کلیک کنید تا محل آن مشخص شود.

4- خطاها را اصلاح کنید.

5- دوباره DRC را اجرا کنید تا مطمئن شوید خطاها رفع شده‌اند.

6- فایل را ذخیره کنید.

خروجی گرفتن (Gerber)

1- فایل PCB را باز کنید.

2- از منو  File > Fabrication Outputs > Gerber Files بروید.

3- لایه‌های مورد نیاز را انتخاب کنید.

4- تنظیمات استاندارد (RS-274X) و دقت را تنظیم کنید.

5- پوشه ذخیره را مشخص کنید.

6- روی Generate کلیک کنید.

7- فایل‌ها را با نرم‌افزار نمایش Gerber چک کنید.

8- پروژه را ذخیره کنید.

تعرفه‌های طراحی PCB با نرم‌افزار Altium Designer

1- پیچیدگی طراحی:

• تعداد لایه‌ها: طراحی PCB تک‌لایه قیمت پایین‌تری نسبت به دو یا چندلایه دارد.
• تراکم قطعات: بردهایی که قطعات زیادی دارند و چیدمان فشرده‌تری نیاز دارند، زمان و دقت بیشتری می‌طلبند و هزینه بالاتری دارند.
• نوع مدار: طراحی مدارهای خاص مثل فرکانس بالا، RF، یا مدارهای حساس به نویز هزینه بیشتری دارد.

2- اندازه و حجم پروژه:

• بردهای بزرگ‌تر یا پروژه‌هایی با تعداد زیاد برد برای طراحی، هزینه کل پروژه را افزایش می‌دهند.

3- فایل شماتیک:

• در صورت نیاز مشتری به فایل شماتیک به دلیل زمان بر بودن و پیچدگی هزینه کل پروژه را افزایش می دهد.

4– خدمات جانبی:

خدماتی مانند شبیه‌سازی مدار، بررسی دقیق قواعد طراحی (DRC)، تهیه مستندات فنی، تولید فایل‌های Gerber و Drill و پشتیبانی فنی، هزینه پروژه را افزایش می‌دهند.

نتیجه گیری:

طراحی PCB با آلتیوم یک فرآیند دقیق و مرحله‌ای است که هر گام آن اهمیت دارد. رعایت اصول چیدمان، مسیرکشی، گراندینگ و بررسی خطاها کیفیت و عملکرد برد را تضمین می‌کند. خروجی گرفتن صحیح فایل‌های Gerber، گام نهایی برای تولید موفق برد است.

طراحی برد الکترونیکی به‌صورت حرفه‌ای و سفارشی شرکت تنا الکترونیک با تکیه بر تجربه، تخصص فنی و استفاده از نرم‌افزارهای حرفه‌ای مانند Altium Designer، خدمات طراحی بردهای الکترونیکی را به بهترین شکل ممکن و بر اساس نیاز دقیق مشتریان ارائه می‌دهد. ما در تمامی مراحل طراحی برد الکترونیکی، از تحلیل اولیه مدار تا تهیه‌ی فایل‌های نهایی، استانداردهای صنعتی را رعایت کرده و کیفیت را اولویت قرار می‌دهیم.

خدمات ما شامل:

1.  طراحی کامل شماتیک (Schematic) با ساختار دقیق و قابل فهم
2.  طراحی حرفه‌ای برد مدار چاپی (PCB) با رعایت تمام اصول فنی و تولیدی
3.  تولید و تحویل فایل‌های اجرایی شامل: فایل PCB فایل شماتیک کد HEX برای برنامه‌ریزی میکروکنترلرلیست قطعات (BOM) به‌صورت کامل و دقیق

 تضمین ما: طراحی بر اساس درخواست و نیاز خاص هر مشتری رعایت استانداردهای صنعتی در طراحی پشتیبانی تا زمان نهایی‌سازی پروژه اگر به دنبال یک تیم حرفه‌ای برای طراحی برد الکترونیکی هستید که هم به جزئیات فنی توجه کند و هم پاسخگوی نیازهای شما باشد، ما آماده همکاری هستیم.
