آشنایی با فرآیند بال و ریبالینگ BGA و اهمیت آن در تعمیرات حرفه‌ای بردهای الکترونیکی

قطعه BGA چیست؟

BGAمخفف عبارت Ball Grid Array به معنی “آرایه‌ی شبکه‌ای توپی” است. BGA یک نوع بسته‌بندی (Package) برای قطعات الکترونیکی مثل پردازنده‌ها، چیپ‌های حافظه، و آی‌سی‌های پیچیده است. در این روش، برخلاف بسته‌بندی‌های سنتی مثل DIP یا SOP که پایه‌ها در اطراف تراشه قرار دارند، پایه‌ها به صورت توپ‌های قلع در زیر خود قطعه چیده شده‌اند.

 ساختار BGA چطور است؟

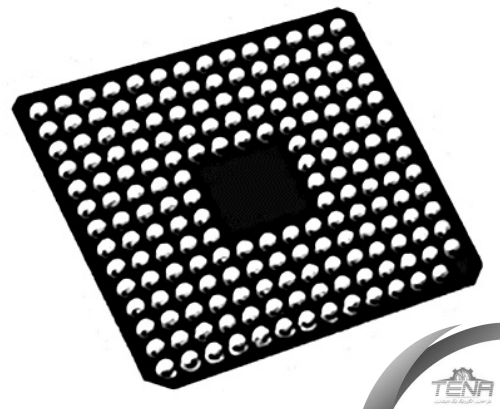

در قطعه‌های BGA، یک صفحه‌ی مسطح (که همان بورد تراشه است) وجود دارد که در زیر آن تعداد زیادی توپ قلع (Solder Balls) مرتب شده‌اند. این توپ‌ها نقش اتصال الکتریکی و مکانیکی بین قطعه و برد مدار چاپی (PCB) را دارند. یعنی هم جریان الکتریکی را منتقل می‌کنند و هم قطعه را روی برد نگه می‌دارند.

 ویژگی‌های BGA:

 تراکم بالا: چون پایه‌ها (توپ‌های قلع) به صورت شبکه‌ای در تمام سطح زیرین قطعه توزیع شده‌اند، تعداد اتصالات زیادی در یک فضای کوچک فراهم می‌شود.

 عملکرد حرارتی بهتر: پخش شدن توپ‌های قلع در سطح زیر قطعه کمک می‌کند گرما بهتر به PCB منتقل شود و دمای قطعه پایین‌تر بماند.

پایداری الکتریکی بالاتر: کوتاه بودن مسیرهای اتصال نسبت به بسته‌بندی‌های قدیمی‌تر باعث می‌شود سیگنال‌ها سریع‌تر و با اعوجاج کمتر منتقل شوند.

مشکل در تعمیر: از آنجایی که اتصالات زیر قطعه پنهان است، عیب‌یابی و تعویض BGAها نیاز به تجهیزات خاص مثل دستگاه Rework Station و دوربین X-ray دارد.

فرآیند نصب BGA چگونه است؟

برای نصب BGA روی برد، معمولاً از روش Reflow Soldering استفاده می‌شود. در این روش، پس از قرار دادن قطعه روی برد و تراز کردن آن، برد وارد کوره مخصوصی می‌شود که در چند مرحله حرارت می‌بیند تا توپ‌های قلع ذوب شده و اتصال برقرار شود. در پایان، با سرد شدن برد، قطعه محکم روی آن تثبیت می‌شود.

 چالش‌های مربوط به BGA:

عدم دسترسی مستقیم: چون پایه‌ها قابل مشاهده یا لمس نیستند، تست دستی بسیار سخت است.

 نیاز به ابزار پیشرفته: برای مونتاژ و تعمیر BGA باید تجهیزات دقیق مثل دستگاه BGA Rework، هیترهای مادون قرمز و دوربین اشعه ایکس وجود داشته باشد.

 ریسک شکست: اگر فرآیند لحیم‌کاری درست انجام نشود (مثلاً سردجوشی یا ترک برداشتن لحیم)، ممکن است در آینده قطعه به صورت نامرئی دچار خرابی شود.

 کاربردهای BGA کجاست؟ BGAها در جاهایی استفاده می‌شوند که نیاز به تراکم بالا و سرعت پردازش زیاد باشد. مثل: پردازنده‌های کامپیوتر CPU و GPUحافظه‌های RAM با سرعت بالا مدارهای مجتمع مخصوص موبایل‌ها و تبلت‌ها تجهیزات مخابراتی و نظامی حساس.

بال (Ball Attach) و ریبال (Reballing) در قطعات BGA چیست؟

در فرآیندهای صنعتی که با قطعات BGA سروکار داریم، دو عملیات بسیار مهم داریم به نام بال‌گذاری (Ball Attach) و ریبالینگ (Reballing) هر دو به اتصال یا تعویض توپ‌های قلع زیر قطعه مربوط می‌شود، اما هدف و شرایطشان متفاوت است.

1. بال‌گذاری (Ball Attach)

تعریف: بال‌گذاری یعنی ایجاد اولیه‌ی توپ‌های قلع در زیر یک قطعه BGA که تازه تولید شده یا پایه‌های آن اصلاً قلع ندارد. این کار در کارخانه‌های تولید قطعات یا تعمیرگاه‌هایی که قطعات بدون قلع تحویل می‌گیرند انجام می‌شود.

 مراحل کلی طبق استاندارد IPC-7095 راهنمای طراحی و مونتاژBGA

 آماده‌سازی سطح زیرین قطعه: تمیزکاری کامل برای حذف هرگونه آلودگی یا اکسیداسیون.

 استفاده از شابلون :(Stencil) شابلونی دقیق روی قطعه قرار می‌گیرد تا توپ‌های قلع در موقعیت صحیح چیده شوند. چسباندن توپ‌ها: توپ‌های قلع در حفره‌های شابلون قرار داده می‌شوند. گاهی کمی فلاکس (Flux) اضافه می‌شود برای تثبیت.

 لحیم‌کاری :(Reflow) قطعه وارد کوره مخصوص یا دستگاه هیتر می‌شود تا دمای استانداردی برسد (مثلاً برای قلع بدون سرب حدود ۲۴۰-۲۵۰ درجه سانتیگراد) و توپ‌ها به سطح اتصال لحیم شوند.

بازرسی: با میکروسکوپ یا دوربین X-ray کیفیت اتصالات بررسی می‌شود.

 ریبالینگ (Reballing)

تعریف: ریبال یعنی تعویض توپ‌های قلع زیر قطعه‌ای که قبلاً استفاده شده یا توپ‌های قلع آن آسیب دیده یا کیفیت خوبی ندارد. ریبالینگ به‌طور خاص در تعمیرات یا بازسازی قطعات BGA انجام می‌شود. مراحل کلی طبق استاندارد IPC-7711/21 راهنمای تعمیر و بازسازی مدارهای چاپی.

برداشتن قلع‌های قدیمی: با استفاده از هیتر یا دستگاه BGA Rework قلع‌های آسیب‌دیده ذوب و با فیتیله قلع‌گیر (Solder Wick) یا خلا (Vacuum) تمیز می‌شوند.

 تمیزکاری سطح: سطح زیر قطعه کاملاً تمیز و صاف می‌شود تا پایه‌های جدید خوب بچسبند. استفاده از ایزوپروپیل الکل و برس مخصوص رایج است.

 چسباندن توپ‌های جدید: شابلون دقیقی روی قطعه قرار داده می‌شود و توپ‌های قلع تازه در محل درست چیده می‌شوند. فلاکس نرم هم برای چسبندگی بهتر به کار می‌رود.

 لحیم‌کاری مجدد (Reflow): قطعه با پروفایل حرارتی مناسب وارد کوره یا هیتر می‌شود تا توپ‌های جدید به پایه‌ها جوش بخورند.

 بازرسی دقیق: بعد از خنک شدن، اتصالات با میکروسکوپ یا اشعه ایکس بررسی می‌شوند که:

 ترک نداشته باشند، اتصال سرد (Cold Joint) ایجاد نشده باشد، همگی در جای درست نشسته باشند.

 نکات مهم طبق استانداردهای بین‌المللی:

• دمای کوره و زمان‌بندی باید دقیق کنترل شود (پروفایل حرارتی دقیق).
• از قلع مناسب استفاده شود Sn63/Pb37 برای سربدار، SAC305 برای بدون سرب.
• قطعه در حین ریبالینگ نباید دچار شوک حرارتی یا تاب برداشتن (Warping) شود.
• حتماً بعد از ریبالینگ، تست الکتریکی یا X-ray انجام شود.

دستگاه‌های مخصوص بال‌گذاری (Ball Attach) و ریبالینگ (Reballing)

1.  دستگاه BGA Rework Station: این دستگاه‌ها برای ریبالینگ و بال‌گذاری استفاده می‌شوند. عملیات اصلی شامل حذف قلع‌های قدیمی، تمیزکاری سطح، چیدن توپ‌های قلع جدید و لحیم‌کاری مجدد است. این دستگاه‌ها معمولاً دارای ویژگی‌های زیر هستند:
2. سیستم حرارتی پیشرفته: دارای هیترهای IR (مادون قرمز) یا هیترهای هوای داغ برای گرم کردن دقیق قطعه و برد.
3. تنظیم دقیق دما و پروفایل‌های حرارتی (پروفایل ریفلو) برای جلوگیری از آسیب به قطعه.
4. کنترل دقیق حرارت: پروفایل دمایی برای هر نوع قطعه و توپ قلع قابل تنظیم است.
5. نظارت بر دمای برد و قطعه به صورت لحظه‌ای

شابلون (Stencil) برای بال‌گذاری و ریبالینگ: برای چیدن توپ‌های قلع جدید از شابلون‌های دقیقی استفاده می‌شود که در اندازه‌های مختلف موجود هستند.

• سیستم مکش (Vacuum) یا فیتیله قلع (Solder Wick): برای برداشتن توپ‌های قلع قدیمی از سیستم مکش یا فیتیله استفاده می‌شود.
•  دوربین‌های با دقت بالا X-Ray یا Optical: برای بررسی کیفیت اتصالات و توپ‌های قلع پس از فرآیند ریبالینگ استفاده می‌شود.
• کنترل‌گرهای هوشمند: این دستگاه‌ها دارای سیستم‌های خودکار برای تنظیم زمان و دمای عملیات هستند تا نتیجه بهتری حاصل شود.
•  دستگاه BGA Ball Placement Machine: این دستگاه‌ها مخصوص بال‌گذاری یا قرار دادن توپ‌های قلع جدید در زیر قطعات BGA هستند. مراحل این فرآیند به شرح زیر است:
• شابلون (Stencil) با دقت بالا: شابلون مخصوص استفاده می‌شود که در آن، حفره‌ها دقیقاً با محل قرارگیری توپ‌های قلع هماهنگ هستند.
•  مکانیزم چیدن توپ‌ها: دستگاه به طور خودکار توپ‌های قلع را در محل‌های مناسب قرار می‌دهد. این فرآیند نیاز به دقت بالایی دارد.
•  کنترل دما و فشار: فشار و دما به طور دقیق تنظیم می‌شود تا توپ‌ها به صورت یکنواخت و بدون آسیب به سطح قطعه قرار گیرند.
•  دستگاه Reflow Oven: کوره‌های ریفلو معمولاً برای لحیم‌کاری و بال‌گذاری استفاده می‌شوند. این کوره‌ها برای ذوب قلع و ایجاد اتصال درست بین توپ‌های قلع و برد استفاده می‌شوند.
• پروفایل حرارتی دقیق: کوره‌های ریفلو دارای چندین بخش دمایی هستند که برای هر مرحله از فرآیند دماهای خاصی را اعمال می‌کنند.
•  کنترل دما: این دستگاه‌ها دارای سنسورهای دما هستند که وضعیت دمایی دقیق قطعه و کوره را کنترل می‌کنند.
•  دستگاه Solder Ball Placement System: این سیستم‌ها مخصوص چیدن توپ‌های قلع جدید به طور دقیق روی سطح BGA هستند. معمولاً از یک سیستم مکش برای جذب و قرار دادن توپ‌ها استفاده می‌شود.
• دقت بالا در مکان‌یابی: این دستگاه‌ها برای اطمینان از اینکه توپ‌ها به درستی در محل قرار می‌گیرند، از سیستم‌های ویدیویی یا نظارت نوری استفاده می‌کنند.
•  استانداردهای دستگاه‌ها IPC-7711/21:استاندارد تعمیر و بازسازی مدارهای چاپی که به نحوه استفاده از این دستگاه‌ها و روش‌های صحیح بال‌گذاری و ریبالینگ اشاره دارد.

IPC-7095 استاندارد:

برای طراحی و مونتاژ قطعات BGA و استفاده از دستگاه‌های مخصوص این قطعات. در نهایت، این دستگاه‌ها باید در محیط‌های با دقت بالا، مانند اتاق‌های تمیز و کنترل‌شده استفاده شوند تا به کیفیت مطلوب دست یابند. بیشتر دستگاه‌های صنعتی برای این فرآیندها از نرم‌افزارهای خاصی برای تنظیم پروفایل‌های حرارتی و مکانیکی استفاده می‌کنند.

بال‌گذاری (Ball Attach) و ریبالینگ (Reballing) نقش بسیار مهمی در تعمیرات برد الکترونیکی دارند، به ویژه در تعمیر قطعاتی که از نوع BGA هستند. این فرآیندها به تعمیرکاران این امکان را می‌دهند که قطعات آسیب‌دیده را دوباره به حالت اولیه برگردانند یا اتصالات آسیب‌دیده را تعمیر کنند. در ادامه توضیح می‌دهیم که این دو فرآیند چطور به بهبود و تعمیر بردهای الکترونیکی کمک می‌کنند:

1. جلوگیری از تعویض کامل قطعات: در بسیاری از موارد، بردهای الکترونیکی دچار مشکلاتی می‌شوند که مستقیماً به اتصالات لحیم‌کاری شده در قطعات BGA مربوط می‌شود. این مشکلات معمولاً ناشی از اتصال سرد (Cold Joint) یا شکستگی توپ‌های قلع است. ریبالینگ و بال‌گذاری به تعمیرکاران این امکان را می‌دهد که فقط توپ‌های قلع آسیب‌دیده یا از بین رفته را تعویض کنند و نیازی به تعویض کل قطعه نباشد. این امر باعث کاهش هزینه‌ها و زمان تعمیر می‌شود.
2. بازسازی اتصالات آسیب‌دیده: یکی از مشکلات رایج در بردهای الکترونیکی، به ویژه در قطعات BGA، خرابی یا کاهش کیفیت اتصالات لحیم‌کاری است. این خرابی‌ها معمولاً به دلایل مختلفی مانند دماهای زیاد، شوک‌های حرارتی، یا عمر طولانی قطعه به وجود می‌آیند. از طریق ریبالینگ، توپ‌های قلع که اتصال را برقرار می‌کنند، دوباره جایگزین می‌شوند و اتصالات جدید و مستحکم‌تر ایجاد می‌شود. این فرآیند کمک می‌کند تا برد پس از تعمیر مانند روز اول کار کند.
3. تعمیر قطعات بدون نیاز به تعویض قطعه: در برخی موارد، ممکن است قطعات BGA همچنان عملکرد مناسب داشته باشند اما اتصالات لحیم‌کاری آن‌ها آسیب دیده باشد. در این شرایط، با ریبالینگ، می‌توان فقط توپ‌های قلع را جایگزین کرد، بدون اینکه نیاز به تعویض کل قطعه باشد. این موضوع به خصوص برای قطعات گران‌قیمت یا قطعاتی که موجودی آن‌ها محدود است، اهمیت زیادی دارد.
4. صرفه‌جویی در زمان و هزینه‌ها: تعمیرات BGA با استفاده از بال‌گذاری و ریبالینگ، زمان تعمیر را کاهش می‌دهد و به شما این امکان را می‌دهد که برد را به سرعت و بدون نیاز به تعویض کامل قطعات اصلی، تعمیر کنید. این فرآیند می‌تواند در پروژه‌هایی با محدودیت‌های زمانی یا بودجه‌ای بسیار مفید باشد.
5. ارتقاء عملکرد برد: گاهی اوقات مشکلات در عملکرد برد به دلیل اتصالات ضعیف یا شکسته در قطعات BGA است. ریبالینگ باعث بهبود کیفیت اتصال و عملکرد الکتریکی این قطعات می‌شود، که در نتیجه عملکرد کلی برد بهبود می‌یابد. این امر باعث می‌شود که دستگاه‌ها و سیستم‌های الکترونیکی دوباره به درستی عمل کنند
6. بازسازی مدارهای آسیب‌دیده در اثر فشار یا شوک‌های حرارتی: در برخی از تعمیرات بردهای الکترونیکی، ممکن است که قطعات تحت فشار یا حرارت بالا قرار گیرند، که باعث ترک خوردن یا جدا شدن توپ‌های قلع می‌شود. با انجام ریبالینگ، توپ‌های قلع جدید به قطعه اضافه شده و از خرابی بیشتر جلوگیری می‌شود. این فرآیند به‌ویژه برای دستگاه‌هایی که به طور مداوم در معرض دماهای بالا یا فشارهای شدید هستند، مفید است
7. مناسب برای تعمیرات بردهای پیشرفته و حساس: تعمیر بردهای الکترونیکی پیچیده با استفاده از ریبالینگ و بال‌گذاری بسیار معمول است. قطعاتی مانند پردازنده‌ها (CPU) و واحدهای پردازش گرافیکی (GPU) که از نوع BGA هستند، معمولاً نیاز به ریبالینگ دارند تا بعد از سال‌ها استفاده دوباره عملکرد مطلوبی داشته باشند. این فرآیند به‌ویژه در دستگاه‌هایی مثل کامپیوترهای سرور، تلفن‌های هوشمند، و تجهیزات صنعتی کاربرد دارد.
8. افزایش عمر مفید دستگاه: با استفاده از این روش‌ها، عمر مفید قطعات الکترونیکی افزایش می‌یابد. به جای تعویض قطعه یا دستگاه به‌طور کامل، با ریبالینگ می‌توان قطعه را برای مدت بیشتری به‌طور مؤثر استفاده کرد.

جمع‌بندی: ریبالینگ و بال‌گذاری فرآیندهایی بسیار مهم و مفید در تعمیرات برد الکترونیکی هستند که با ایجاد اتصالات جدید و محکم بین قطعات BGA و برد، هزینه و زمان تعمیر را به طور قابل توجهی کاهش می‌دهند و به بهبود عملکرد برد کمک می‌کنند. این فرآیندها برای دستگاه‌های پیشرفته و گران‌قیمت بسیار کاربردی هستند و عمر مفید آن‌ها را افزایش می‌دهند.

خدمات تعمیر و بازسازی BGA در شرکت طراحان الکترونیک نیک‌اندیشان:

 در شرکت طراحان الکترونیک نیک‌اندیشان، ما با بهره‌گیری از تجهیزات پیشرفته و تیم متخصص، خدمات بال‌گذاری و ریبالینگ (Ball Attach & Reballing) را به بهترین نحو برای تعمیر بردهای الکترونیکی شما ارائه می‌دهیم. این خدمات به ویژه برای قطعات حساس و پیشرفته‌ای مانند پردازنده‌ها (CPU) و مدارهای مجتمع BGA ضروری است و ما به این عملیات تسلط کامل داریم. خدمات ما شامل موارد زیر است:

• ریبالینگ دقیق BGAتعمیرات اتصالات لحیم‌کاری BGAها با استفاده از تجهیزات و دستگاه‌های پیشرفته، به‌ویژه برای قطعاتی که در اثر فشار یا حرارت بالا آسیب دیده‌اند.
• بال‌گذاری تخصصی: نصب توپ‌های قلع جدید بر روی قطعات BGA به صورت کاملاً دقیق و با رعایت بالاترین استانداردهای صنعتی برای ایجاد اتصالات الکتریکی مستحکم و با کیفیت.
•  تعمیر بدون تعویض کامل قطعه: با استفاده از ریبالینگ، بدون نیاز به تعویض کل قطعه، مشکلات قطعات را برطرف کرده و هزینه‌ها را به‌طور قابل توجهی کاهش می‌دهیم.
•  بازسازی اتصالات آسیب‌دیده: رفع مشکلات ناشی از اتصال سرد، شکستن توپ‌های قلع یا خرابی‌های ناشی از دماهای زیاد، و بازسازی قطعات به‌طور مؤثر و سریع.
•  صرفه‌جویی در زمان و هزینه‌ها: با استفاده از تکنیک‌های پیشرفته و حرفه‌ای، زمان تعمیرات را کاهش داده و هزینه‌های شما را به حداقل می‌رسانیم، بدون اینکه کیفیت کار تحت تاثیر قرار گیرد.

 چرا باید خدمات BGA را از ما دریافت کنید؟

 تجهیزات پیشرفته: ما از دستگاه‌های مدرن BGA Rework، کوره‌های ریفلو و سیستم‌های دقیق برای بال‌گذاری و ریبالینگ استفاده می‌کنیم

تخصص بالا: تیم ما با تجربه زیاد در زمینه تعمیرات BGA، به شما این اطمینان را می‌دهد که عملیات با دقت و بدون آسیب به قطعات انجام می‌شود.

کیفیت تضمین‌شده: با استفاده از استانداردهای بین‌المللی IPC-7711/21 و IPC-7095، تمامی فرآیندهای تعمیر و بازسازی طبق اصول دقیق انجام می‌شود. در طراحان الکترونیک نیک‌اندیشان، هدف ما ارائه خدمات با کیفیت و کارآمد است تا دستگاه‌های شما به بهترین شکل ممکن به حالت اول خود بازگردند.
