آموزش جامع تست انواع ترانزیستور و ماسفت

آشنایی با ترانزیستورها و MOSFETها و اهمیت آن‌ها در طراحی بردهای الکترونیکی، مهندسی معکوس بردهای الکترونیکی و تعمیر بردهای الکترونیکی بخش مهمی از دانش فنی است که در فرآیندهای مختلف الکترونیک و تعمیرات کاربرد دارد.

در فرایند مهندسی معکوس بردهای الکترونیکی، شناخت دقیق قطعات نیمه‌هادی مانند ترانزیستور و ماسفت از اهمیت بالایی برخوردار است. ترانزیستورها معمولاً در نقش کلید یا تقویت‌کننده عمل می‌کنند و در طراحی و مهندسی معکوس بردهای الکترونیکی، بررسی نوع، پایه‌ها و وضعیت سالم یا معیوب بودن آن‌ها ضروری است.

ماسفت‌ها (MOSFET)، به عنوان قطعات کلیدی در منابع تغذیه سوئیچینگ، به‌ویژه در هنگام مهندسی معکوس بردهای الکترونیکی مورد توجه هستند. تست ماسفت‌ها کمی پیچیده‌تر است، پایه‌های گیت، درین و سورس باید به‌درستی تشخیص داده شوند و سپس با اعمال ولتاژ به گیت و بررسی هدایت بین درین و سورس عملکرد آن ارزیابی گردد.

یکی از چالش‌های رایج در مهندسی معکوس بردهای الکترونیکی، تمایز دادن ماسفت‌های N-channel و P-channel و انتخاب جایگزین مناسب برای آن‌هاست. استفاده از دیتاشیت قطعه اصلی و مقایسه با قطعات مشابه از ابزارهای حیاتی در این مسیر است.

در نهایت، هر چه مهارت در تست و تحلیل این قطعات بیشتر باشد، روند مهندسی معکوس بردهای الکترونیکی و تعمیرات بردهای الکترونیکی دقیق‌تر و سریع‌تر انجام می‌شود. آشنایی عملی با انواع ترانزیستور و ماسفت و استفاده از ابزارهای تست مانند مولتی‌متر و تستر ترانزیستور، از ملزومات اصلی برای موفقیت در پروژه‌های مهندسی معکوس بردهای الکترونیکی و طراحی برد الکترونیکی به شمار می‌رود.

 در ادامه، به‌طور جامع و تفصیلی به این موضوع پرداخته می‌شود:

ترانزیستور (Transistor) چیست؟

ترانزیستور (Transistor) یک قطعه الکترونیکی نیمه‌هادی است که برای تقویت، سوئیچینگ (قطع‌ و وصل جریان)، تنظیم ولتاژ، و تولید سیگنال در مدارها استفاده می‌شود. این قطعه دارای سه پایه است:

• کلکتور (Collector – C)
• بیس (Base – B)
• امیتر (Emitter – E)

ترانزیستورها از اتصال دو یا سه لایه نیمه‌رسانا ساخته می‌شوند و عملکرد آن‌ها به جریان ورودی پایه (B) بستگی دارد.

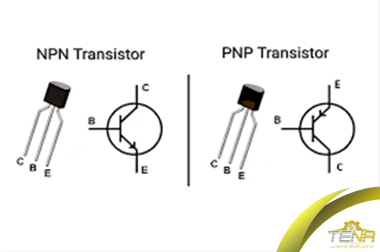

انواع ترانزیستور

1-     ترانزیستور BJT دو قطبی Bipolar Junction Transistor

• شامل دو نوع:
  • NPN
  • PNP
• در این نوع، جریان پایه (B) کنترل‌کننده جریان بین کلکتور و امیتر است.
• پرکاربرد در تقویت‌کننده‌ها و مدارهای آنالوگ.

2-     ترانزیستور FET اثر میدان Field Effect Transistor

• کنترل جریان توسط ولتاژ گِیت (Gate) انجام می‌شود، نه جریان.
• دارای سه پایهGate (G)، Drain (D)، Source (S)
• انواع مهم:
  • JFET تقویت‌کننده ولتاژی ساده
  • MOSFET پرمصرف‌ترین نوع در مدارهای دیجیتال و تغذیه
    • N-Channel
    • P-Channel

3-      ترانزیستور IGBT (Insulated Gate Bipolar Transistor)

• ترکیبی از ویژگی‌های BJT و. MOSFET
• کاربرد در مدارهای قدرت بالا مثل اینورتر، UPS، موتورهای صنعتی.

4-      ترانزیستورهای خاص و پیشرفته‌تر

• Darlington Transistorتقویت جریان بسیار بالا.
• Phototransistorحساس به نور.
• Uni-Junction Transistor UJTبیشتر در مدارات زمان‌بندی استفاده می‌شود.

مرحله ۱: تشخیص نوع ترانزیستور NPN یا PNP

اگر مشخص نیست، معمولاً شماره قطعه روی بدنه نوشته شده و می‌توان آن را جست‌وجو کرد. اما با تست هم قابل تشخیص است.

مرحله ۲: قرار دادن مولتی‌متر روی حالت دیود تست (Diode Test)

تست ترانزیستور NPN:

1. پراب قرمز را به پایه Base (B) و پراب مشکی را به Emitter (E) → باید ولتاژ بین 0.6 تا 0.7 ولت نشان دهد.
2. پراب قرمز به Base (B) و مشکی به Collector (C) → باید مشابه مقدار بالا نشان دهد.
3. حالا پراب‌ها را برعکس کنید:
   1. قرمز به E و مشکی به B → باید OL (قطع) باشد.
   1. قرمز به C و مشکی به B → باید OL باشد.
4. بین کلکتور و امیتر در هر دو جهت باید OL باشد.

تست ترانزیستور PNP:

دقیقاً برعکس NPN است:

• پراب مشکی به Base، و قرمز به E یا C → 0.6~0.7V
• در حالت برعکس، OL
• بین C و E در هر دو حالت: OL

اگر در هر دو جهت بین دو پایه، عدد نزدیک صفر (یا بسیار کم) دیدید → احتمالاً اتصال کوتاه است و ترانزیستور خراب است.
اگر در همه تست‌ها فقط OL دیدید → ترانزیستور قطع داخلی دارد و خراب است.

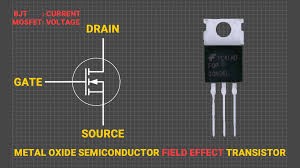

MOSFET چیست؟

MOSFET (Metal–Oxide–Semiconductor Field-Effect Transistor) یکی از پرکاربردترین ترانزیستورها در مدارهای دیجیتال و تغذیه است.

 دارای سه پایه است:

• Gate گِیت کنترل‌کننده
• Drain دِرِین ورودی جریان
• Source سُرسخروجی جریان

روش تست MOSFET با مولتی‌متر دیجیتال در حالت   Diode Test

برای تست MOSFET کانال N (N-Channel):

مرحله اول: شناسایی پایه‌ها

پایه‌ها معمولاً به این صورت هستند:
Gate (G) | Drain (D) | Source (S)
ترتیب را از دیتاشیت یا با جستجوی کد قطعه تأیید کنید.

مرحله دوم: تخلیه بار الکترواستاتیکی

• پایه Gate را لمس کنید یا Gate و Source را با یک سیم به هم وصل کنید تا هرگونه ولتاژ ذخیره‌شده تخلیه شود.
• این کار از فعال شدن تصادفی ترانزیستور جلوگیری می‌کند.

مرحله سوم: بررسی اتصال دیود داخلی

MOSFET دارای یک دیود داخلی بین Drain و Source است.

1. پراب قرمز به Source و پراب مشکی به Drain → مقدار حدود 0.4~0.7 ولت باید نمایش داده شود.
2. برعکس کردن پراب‌ها → باید OL یا هیچ‌جریانی نمایش داده شود.

مرحله چهارم: تست Gate و عملکرد سوئیچینگ

1. پراب قرمز به Gate و پراب مشکی به Source → برای چند ثانیه نگه دارید.
   این باعث شارژ Gate شده و MOSFET را فعال (ON) می‌کند.
2. سپس:
   • قرمز به Drain و مشکی به Source بزنید → باید رسانا شود و عددی کوچک نشان دهد (یعنی جریان عبور می‌کند).
3. حالا Gate را دوباره به Source اتصال بدهید برای تخلیه Gate:
   • قرمز به Drain و مشکی به Source → حالا باید OL شود (غیرفعال شدن)

برای MOSFET P-Channel:

همه مراحل بالا برعکس انجام می‌شود:

• Gate باید با ولتاژ منفی فعال شود.
• پراب‌ها را در تست‌ها جابه‌جا کنید:
  • قرمز به Drain، مشکی به Source → مقدار دیود داخلی
  • قرمز به Gate و مشکی به Source → فعال شدن

نشانه‌های خرابی MOSFET:

وضعیت	نشانه در تست
اتصال کوتاه	عدد بسیار پایین بین D و S در هر دو جهت
قطع کامل	OL بین همه پایه‌ها در تمام تست‌ها
عدم عملکرد سوئیچ	Gate را شارژ می‌کنی اما D به S رسانا نمی‌شود

تفاوت BJT و MOSFET به زبان ساده

ویژگی	BJT ترانزیستور دوقطبی	MOSFET ترانزیستور اثر میدان
نوع کنترل	جریانی: با عبور جریان از پایه Base کنترل می‌شود	ولتاژی: با ولتاژ اعمال‌شده به Gate کنترل می‌شود
توان مصرفی	مصرف توان بیشتر در Base	مصرف توان بسیار پایین در Gate تقریباً صفر
سرعت سوئیچ	سرعت کمتر نسبت به MOSFET	سرعت بالا، مناسب مدارهای پرسرعت و دیجیتال
مقاومت ورودی	نسبتاً پایین	بسیار بالا (گیگااهم)
کاربردها	تقویت‌کننده‌ها، مدارهای آنالوگ	سوئیچینگ منبع تغذیه، مدارهای دیجیتال، موتور درایورها
کنترل دقیق جریان	بهتر (در کاربردهای تقویت)	ضعیف‌تر (در حالت سوئیچ عالی است)
ساختار داخلی	اتصال B-C-E از نیمه‌هادی‌های متصل	یک کانال با گِیت ایزوله‌شده توسط اکسید
نام پایه‌ها	Base – Collector – Emitter	Gate – Drain – Source

به‌طور خلاصه:

• BJT برای تقویت مناسب‌تر است چون کنترل دقیق‌تری روی جریان خروجی دارد.
• MOSFET برای سوئیچ‌کردن سریع و مصرف کم توان عالی است و در منابع تغذیه، درایورها و مدارهای دیجیتال به‌شدت رایج است.

مثال کاربردی:

• اگر بخواهید یک سیگنال صوتی رو تقویت کنید → BJT بهتره.
• اگه بخواهید یک موتور DC رو با میکروکنترلر روشن و خاموش کنید → MOSFET انتخاب حرفه‌ایه.

اهمیت آشنایی با ترانزیستورها و MOSFETها در زمینه‌های مختلف

1-  طراحی برد الکترونیکی

آشنایی با ترانزیستورها و MOSFETها در طراحی بردهای الکترونیکی به دلیل نقش حیاتی این قطعات در عملکرد مدارها ضروری است. برخی از کاربردهای مهم عبارتند از:

• تقویت‌کننده‌ها: ترانزیستورهای BJT برای تقویت سیگنال‌های آنالوگ به‌کار می‌روند.
• سوئیچینگMOSFET‌ها: برای کنترل جریان برق، به‌ویژه در منابع تغذیه سوئیچینگ، موتور درایورها و مدارهای دیجیتال به‌کار می‌روند.
• کنترل ولتاژ: برای مدارهایی که نیاز به کنترل دقیق ولتاژ دارند، MOSFET‌ها انتخاب مناسبی هستند.

2-مهندسی معکوس بردهای الکترونیکی

در فرآیند مهندسی معکوس بردهای الکترونیکی، شناسایی عملکرد و ویژگی‌های ترانزیستورها و MOSFETها به‌ویژه اهمیت دارد:

• شناسایی عملکرد مدار: برای تجزیه‌وتحلیل بردهای الکترونیکی، تشخیص اینکه کدام بخش از مدار توسط ترانزیستور یا MOSFET کنترل می‌شود، ضروری است.
• تعویض قطعات معیوب: در هنگام معیوب شدن ترانزیستورها و MOSFETها، نیاز به جایگزینی دقیق و شناخت نوع ترانزیستور مناسب داریم تا عملکرد مدار حفظ شود.
• پیدا کردن قطعات مشابه: شناخت دقیق ترانزیستورها و MOSFETها این امکان را می‌دهد که در مهندسی معکوس بردهای الکترونیکی، قطعات جایگزین مشابه با ویژگی‌های مشابه انتخاب شود.

3- تعمیر بردهای الکترونیکی

• شناسایی خرابی: بیشتر خرابی‌ها در بردهای الکترونیکی به ترانزیستورها و MOSFET‌ها مربوط می‌شود. برای مثال، یک MOSFET خراب می‌تواند باعث نوسان در منبع تغذیه یا سوختن قطعات دیگر شود.
• تشخیص اتصال کوتاه یا قطع: تست ترانزیستورها و MOSFET‌ها در برد الکترونیکی به تعمیرکار کمک می‌کند تا قطعات معیوب را شناسایی کرده و آن‌ها را تعویض کند.
• جلوگیری از خرابی‌های مکرر: آشنایی با محدوده‌های عملکرد صحیح ترانزیستورها و MOSFET‌ها کمک می‌کند تا خرابی‌های تکراری در مدارهای پیچیده به‌دلیل انتخاب نادرست قطعه یا نقص طراحی جلوگیری شود.
• صرفه‌جویی در زمان و هزینه: آشنایی با مشخصات دقیق ترانزیستور و MOSFET و نحوه تست آن‌ها باعث می‌شود تا در فرآیند تعمیربردهای الکترونیکی، قطعات دقیقی جایگزین شوند و هزینه‌های اضافی ناشی از خرابی‌های مکرر به حداقل برسد.

آشنایی با ترانزیستورها و MOSFET‌ها در طراحی، مهندسی معکوس، و تعمیر بردهای الکترونیکی به‌ویژه اهمیت دارد زیرا این قطعات در تقویت سیگنال، سوئیچینگ، کنترل جریان و ولتاژ نقش حیاتی دارند. درک عملکرد دقیق آن‌ها به شما کمک می‌کند تا مدارهای خود را به‌طور بهینه طراحی کرده، معیوب‌ترین قطعات را شناسایی و از خرابی‌های بیشتر جلوگیری کنید.

اهمیت شناخت انواع پکیج ترانزیستور و ماسفت در طراحی و مهندسی معکوس بردهای الکترونیکی

ترانزیستورها و ماسفت‌ها از جمله قطعات اصلی در مدارهای الکترونیکی هستند که در پکیج‌های گوناگونی عرضه می‌شوند. این تنوع در پکیج، تنها به شکل ظاهری محدود نیست، بلکه تفاوت‌هایی در عملکرد، میزان تحمل توان، نحوه نصب و کاربرد نهایی نیز ایجاد می‌کند. شناخت این پکیج‌ها در فرآیند طراحی برد الکترونیکی و همچنین در مهندسی معکوس بردهای الکترونیکی از اهمیت بالایی برخوردار است.

انتخاب نوع پکیج، اغلب بر اساس توان حرارتی موردنیاز قطعه و محدودیت‌های فضایی در برد انجام می‌شود. به‌عنوان نمونه، ماسفت‌های قدرت بالا معمولاً در پکیج‌هایی مانند TO-220 یا D2PAK عرضه می‌شوند تا بتوانند حرارت تولیدشده را از طریق هیت‌سینک به‌خوبی دفع کنند. در مقابل، در طراحی‌های فشرده و مدارات دیجیتال کم‌جریان، از پکیج‌های کوچکی همچون SOT-23 یا QFN استفاده می‌شود که برای نصب سطحی (SMD) مناسب‌اند و فضای کمتری را اشغال می‌کنند.

در فرآیند مهندسی معکوس بردهای الکترونیکی، شناسایی پکیج قطعات نقشی کلیدی دارد. بسیاری از قطعات SMD دارای شماره‌های رمزگذاری‌شده هستند و اطلاعات کافی روی بدنه آن‌ها درج نشده است. در این موارد، تنها با تشخیص نوع پکیج و مقایسه با بانک‌های اطلاعاتی قطعات می‌توان نوع قطعه و مشخصات عملکردی آن را تعیین کرد. این موضوع برای انتخاب جایگزین مناسب در تعمیر یا بازطراحی بسیار حیاتی است.

از سوی دیگر، در طراحی بردهای الکترونیکی نیز آشنایی با انواع پکیج باعث می‌شود طراح بتواند با در نظر گرفتن عواملی چون روش مونتاژ (دستی یا ماشینی)، قابلیت دفع حرارت، امکان تعمیرپذیری و هزینه تولید، انتخاب هوشمندانه‌تری داشته باشد. انتخاب نادرست پکیج ممکن است منجر به افزایش هزینه، کاهش عمر مفید قطعه یا حتی بروز خطا در عملکرد سیستم شود.

در مجموع، تسلط بر انواع پکیج‌های ترانزیستور و ماسفت و آگاهی از ویژگی‌ها و محدودیت‌های هرکدام، مهارتی ضروری برای مهندسان، تکنسین‌ها و طراحان است. این آگاهی، علاوه بر بهبود فرآیند مهندسی معکوس بردهای الکترونیکی، نقش مهمی در افزایش دقت، کارایی و موفقیت پروژه‌های طراحی برد الکترونیکی ایفا می‌کند.

انواع پکیج ترانزیستور و ماسفت

1-  پکیج‌های Through-Hole پایه‌دار(DIP)

مناسب برای بردهای سوراخ‌دار و طراحی‌های قدیمی یا قدرت بالا.

نام پکیج	توضیحات و کاربرد
TO-92	رایج در ترانزیستورهای کوچک سیگنال مانند 2N3904، BC547
TO-220	مناسب برای ماسفت‌ها و ترانزیستورهای قدرت مانند TIP31، IRF540دارای پد حرارتی
TO-126	مشابه TO-220 ولی کوچکتر، برای توان‌های متوسط. مثالBD139
TO-3	فلزی و بسیار مقاوم، مخصوص ترانزیستورهای قدرت قدیمی مثل2N3055
TO-18	فلزی کوچک، مخصوص ترانزیستورهای سیگنال قدیمی مانند2N2222











2-پکیج‌های SMD (Surface Mount Device)

ویژه طراحی‌های فشرده و مدرن بسیار رایج در مهندسی معکوس بردهای الکترونیکی.

نام پکیج	توضیحات و کاربرد
SOT-23	پکیج بسیار کوچک سه‌پایه. مثالMMBT3904 مناسب مدارات دیجیتال
SOT-223	پکیجی با قابلیت دفع حرارت مناسب، مخصوص ماسفت‌های کوچک
SC-70 / SOT-323	کوچکتر از SOT-23، در طراحی‌های بسیار فشرده
DPAK (TO-252)	ماسفت‌های قدرت متوسط، جایگزین SMD برای TO-220مثالIRFZ44N
D2PAK (TO-263)	مشابه DPAK ولی با دفع حرارت بهتر، مناسب برای ماسفت‌های قوی‌تر
DFN (Dual Flat No-lead)	بدون پایه قابل دید، نصب از پایین کاربرد در طراحی‌های صنعتی بسیار فشرده
QFN (Quad Flat No-lead)	مشابه DFN ولی با پایه‌های بیشتر، مخصوص ماسفت‌های کنترل‌شده دیجیتال
SOIC-8	در ماسفت‌های دوبل یا درایورها، بسیار رایج است مثالIR2104، IRF7307

شناخت انواع پکیج ترانزیستورها و ماسفت‌ها یکی از مهارت‌های کلیدی در حوزه طراحی و مهندسی معکوس بردهای الکترونیکی محسوب می‌شود. این شناخت نه‌تنها به درک بهتر از ویژگی‌های عملکردی قطعات کمک می‌کند، بلکه در انتخاب مناسب قطعه، نحوه مونتاژ، تحلیل مدار و جایگزینی قطعات معیوب نیز نقش تعیین‌کننده‌ای دارد. در طراحی برد الکترونیکی، انتخاب صحیح پکیج با در نظر گرفتن توان حرارتی، فضای فیزیکی، نوع کاربرد و روش تولید، می‌تواند به افزایش بهره‌وری و کاهش هزینه‌ها منجر شود. همچنین در فرایند مهندسی معکوس، تشخیص دقیق پکیج‌ها به تحلیل ساختار مدار و استخراج نقشه‌ی صحیح کمک شایانی می‌کند. از این رو، تسلط بر پکیج‌های مختلف قطعات نیمه‌هادی، نه‌تنها دانش فنی را ارتقا می‌دهد، بلکه زمینه‌ساز موفقیت در پروژه‌های صنعتی و تخصصی خواهد بود.
