آموزش طراحی بردهای فرکانس بالا

طراحی بردهای فرکانس بالا

در دنیای امروز، سرعت انتقال داده‌ها و عملکرد دقیق دستگاه‌های الکترونیکی اهمیت بسیار زیادی پیدا کرده است. یکی از عوامل اصلی در این حوزه، بردهای مدار چاپی فرکانس بالا (High-Frequency PCBs) هستند. این بردها در تجهیزات مخابراتی، راداری، ارتباطات وایرلس، تجهیزات پزشکی پیشرفته و مدارات RF و مایکروویو کاربرد دارند. طراحی صحیح این بردها نه تنها کیفیت سیگنال را تضمین می‌کند، بلکه عمر مفید دستگاه و پایداری عملکرد آن را نیز افزایش می‌دهد.

تعریف بردهای فرکانس بالا

بردهای فرکانس بالا به بردهایی گفته می‌شوند که در آن‌ها سیگنال‌ها معمولاً بالاتر از 500 مگاهرتز یا حتی در محدوده گیگا هرتز منتقل می‌شوند. ویژگی‌های اصلی این بردها عبارتند از:

• استفاده از مواد دی‌الکتریک با ثابت دی‌الکتریک پایین و ضریب تلفات کم برای کاهش افت سیگنال.
• طراحی مسیرهای سیگنال کوتاه و مستقیم برای کاهش بازتاب و اثرات پارازیتی.
• پیاده‌سازی چندلایه زمین و Power Plane برای کاهش نویز و بهبود کیفیت سیگنال.
• کنترل دقیق امپدانس خطوط انتقال (Impedance Control) برای جلوگیری از بازتاب و افت سیگنال.

چالش‌های طراحی بردهای فرکانس بالا

•  اثر پارازیتی (Parasitic Effects):

در فرکانس‌های بالا، حتی کوچک‌ترین خازن‌ها و القاهای ناشی از مسیرها می‌توانند روی عملکرد مدار تأثیر بگذارند و باعث افت سیگنال یا نویز شوند.

•  بازتاب سیگنال و افت کیفیت:

خطوط طولانی یا تغییرات ناگهانی در ضخامت مسیر می‌تواند باعث بازتاب سیگنال شود و کیفیت آن کاهش یابد.

•  نویز و تداخل الکترومغناطیسی (EMI):

تابش الکترومغناطیسی و تداخل نویزی بین خطوط مدار افزایش می‌یابد و می‌تواند عملکرد مدار را مختل کند.

•  انتخاب مواد نامناسب:

استفاده از مواد معمولی PCB ممکن است باعث افزایش تلفات سیگنال، افت فرکانس و نویز شود. مواد خاص با ضریب تلفات پایین برای فرکانس‌های بالا ضروری هستند.

جنس بردهای فرکانس بالا

بردهای فرکانس بالا یا HF PCB برای انتقال سیگنال‌های با فرکانس بالا طراحی می‌شوند و جنس برد نقش بسیار مهمی در کیفیت سیگنال، پایداری و عمر برددارد. انتخاب جنس مناسب باعث کاهش نویز، انعکاس سیگنال و اتلاف انرژی می‌شود.

•  FR-4 (اپوکسی شیشه ای ضد شعله)

ویژگی‌ها: رایج‌ترین نوع برد، ارزان و مقاوم.

محدوده فرکانس: مناسب برای فرکانس‌های متوسط تا ۱ گیگاهرتز.

مزایا و معایب: ارزان و در دسترس؛ اما تلفات دی‌الکتریک بالایی دارد و برای HF بالا مناسب نیست.

•  PTFE (تفلون)

ویژگی‌ها: ضریب دی‌الکتریک پایین (≈2.0–2.2) و تلفات کم.

کاربرد: مناسب برای بردهای RF و مخابراتی.

مزایا: پایداری حرارتی بالا و عملکرد عالی در فرکانس بالا.

•  PTFE (کامپوزیت سرامیکی)

ویژگی‌ها: ترکیب PTFE و سرامیک برای بهبود پایداری مکانیکی و حرارتی.

کاربرد: بردهای حساس HF و RF که نیاز به دقت امپدانس دارند.

مزایا: کاهش تلفات و تاب‌برداشتن کمتر در دماهای بالا.

• Ceramic-based Laminates ( لمینیت سرامیکی)

ویژگی‌ها: بهترین گزینه برای فرکانس‌های بسیار بالا.

کاربرد: رادارها، تجهیزات 5G و سیستم‌های حساس RF.

مزایا: کمترین تلفات و بالاترین پایداری، اما هزینه و پیچیدگی ساخت بالا.

اهمیت انتخاب مواد و لایه بندی مناسب برد فرکانس بالا

انتخاب مواد و لایه‌بندی مناسب در بردهای فرکانس بالا (High Frequency PCB) اهمیت بسیار زیادی دارد، زیرا کوچک‌ترین تغییر در جنس دی‌الکتریک یا ضخامت لایه‌ها می‌تواند روی سرعت، دقت و پایداری سیگنال اثر بگذارد. همچنین طراحی درست Stack-Up یا همان لایه‌بندی، باعث کنترل امپدانس خطوط، کاهش کراس‌تاک، و مدیریت بهتر EMI/EMC می‌شود. اگر لایه‌بندی به‌صورت علمی انجام نشود، مشکلاتی مانند بازتاب سیگنال، نویز الکترومغناطیسی رخ می‌دهد. بنابراین ترکیب صحیح مواد و چینش اصولی لایه‌ها، کلید اصلی در افزایش سرعت، دقت و طول عمر بردهای فرکانس بالا است.

راهکارهای طراحی بردهای فرکانس بالا

•  استفاده از PCB چندلایه

بردهای چندلایه با زمین و Power Plane کامل، مسیرهای سیگنال را از نویز محیطی جدا کرده و کیفیت سیگنال را بهبود می‌دهند.

•  طراحی خطوط انتقال با امپدانس کنترل شده

میکرو استریپ (Microstrip): مسیرهای روی لایه سطحی PCB که روی لایه زمین قرار دارند.

استریپ‌لاین (Stripline): مسیرهای قرار گرفته بین دو لایه زمین، که نویز و EMI را کاهش می‌دهد.

•  کاهش طول مسیرها و جلوگیری از زاویه‌های ۹۰ درجه

مسیرهای کوتاه و مستقیم برای کاهش بازتاب سیگنال.

استفاده از زوایای ۴۵ درجه به جای ۹۰ درجه برای جلوگیری از ایجاد خازن‌های اضافی و بازتاب.

•  جدا سازی مسیرهای آنالوگ و دیجیتال

این کار باعث کاهش تداخل بین سیگنال‌های حساس آنالوگ و نویز دیجیتال می‌شود.

•  استفاده از فیلترها و خازن‌های بای‌پس

خازن‌های بای‌پس و فیلترها باعث کاهش نویز و تثبیت ولتاژ تغذیه مسیرهای حساس می‌شوند.

وایا در بردهای فرکانس بالا (High Frequency PCB Vias)

در بردهای فرکانس بالا (High Frequency PCB)وایا (Via) نقش حیاتی در اتصال بین لایه‌های مختلف برد دارد. این سوراخ‌های رسانا، مسیر برگشت جریان و سیگنال‌ها را بین لایه‌ها فراهم می‌کنند، اما در مدارهای با فرکانس GHz، طراحی وایای اشتباه می‌تواند باعث افت سیگنال، تغییر امپدانس و افزایش نویز شود.

نکات مهم طراحی وایا در بردهای فرکانس بالا

• کوتاه و بهینه بودن وایا:

 هرچه طول وایا بیشتر باشد، مانند یک اندوکتانس اضافی عمل کرده و کیفیت سیگنال RF کاهش می‌یابد.

• قطر و حلقه مسی بهینه:

قطر زیاد وایا باعث افزایش ظرفیت خازنی و تداخل می‌شود، بنابراین وایا باید کوچک و دقیق طراحی شود.

• استفاده از وایاهای گراند (Ground Vias):

قرار دادن چند وایا گراند کنار خطوط سیگنال RF، مسیر برگشت جریان را کوتاه می‌کند و نویز را کاهش می‌دهد.

• Via Stitching و Via Fencing:

Via Stitching: قرار دادن چند وایا گراند نزدیک هم در اطراف مسیرهای سیگنال برای کاهش EMI.

Via Fencing: ایجاد دیوار وایا برای جلوگیری از نشتی امواج و حفظ امپدانس خطوط انتقال.

• شبیه‌سازی و کنترل امپدانس:

در طراحی وایاهای فرکانس بالا، باید اثرات القایی و خازنی وایا بر امپدانس مسیر سیگنال بررسی شود.

خازن دی‌کوپلینگ در بردهای فرکانس بالا

خازن دی‌کوپلینگ (Decoupling Capacitor) یک قطعه کوچک الکترونیکی است که در بردهای فرکانس بالا (High Frequency PCB) کنار ICها و قطعات حساس قرار می‌گیرد تا:

• نویز و نوسانات ولتاژ را جذب کند.
• تغذیه مدار را تثبیت کند.
• عملکرد سیگنال‌های فرکانس بالا را بهبود بدهد.

چرا خازن دی‌کوپلینگ در بردهای فرکانس بالا اهمیت دارد؟

• بردهای فرکانس بالا دارای سیگنال‌های GHz هستند. در این فرکانس‌ها کوچک‌ترین نوسان ولتاژ یا نویز  باعث اختلال در سیگنال و کاهش کیفیت می‌شود.
• مسیرهای تغذیه طولانی یا پراکنده  امپدانس بالا و افت سیگنال ایجاد می‌کند.
• خازن دی‌کوپلینگ این مشکلات را با ایجاد مسیر کم‌امپدانس بین تغذیه و زمین کاهش می‌دهد.

 نحوه طراحی و قرارگیری خازن دی‌کوپلینگ

1. نزدیکی به IC:

    خازن باید حداکثر نزدیک پایه تغذیه قطعه قرار گیرد تا نویز قبل از رسیدن به IC جذب شود.

•  انتخاب ظرفیت مناسب:

    معمولاً ترکیبی از خازن‌های کوچک (pF) و بزرگ (nF) استفاده می‌شود.

    این کار باعث پوشش نویز در طیف وسیع فرکانس‌هامی‌شود.

• کوتاه بودن مسیر ویا و ترک‌ها:

 مسیر بین خازن و پایه تغذیه باید کوتاه باشد تا اثر القایی و تضعیف سیگنال کاهش پیدا کند.

•  استفاده از لایه گراند زیر خازن:

این کار باعث کاهش نویز، کنترل بهتر امپدانس و عملکرد بهتر سیگنال‌های RF می‌شود.

EMI و EMC در بردهای فرکانس بالا

EMI (Electromagnetic Interference):

  نویز یا سیگنال‌های ناخواسته‌ای است که از یک برد یا قطعه منتشر می‌شوند و عملکرد دیگر مدارها یا تجهیزات الکترونیکی را مختل می‌کنند.

EMC (Electromagnetic Compatibility):

  توانایی یک برد یا دستگاه است که بدون ایجاد تداخل برای سایر دستگاه‌ها و بدون اختلال در عملکرد خود، در محیط کار کند.

 اهمیت EMI و EMC در بردهای فرکانس بالا

• بردهای فرکانس بالا با سیگنال‌های GHz کار می‌کنند، بنابراین کوچک‌ترین نویز یا تداخل می‌تواند باعث کاهش کیفیت انتقال داده‌ها شود.
• خطوط طولانی یا چینش نامناسب لایه‌ها باعث افزایش تابش و نویز می شود.
• رعایت اصول EMC باعث می‌شود برد هم برای خود و هم برای دستگاه‌های اطراف امن و پایدار عمل کند.

جداسازی بلوک‌های مدار در بردهای فرکانس بالا

در بردهای فرکانس بالا هر مدار معمولاً شامل چند بلوک عملکردی است که هرکدام مسئولیت متفاوتی دارند، مانند:

• بلوک تغذیه (Power Supply Block)
• بلوک سیگنال RF Signal Block) )
• بلوک دیجیتال یا کنترل (Digital/Control Block)
• بلوک آنالوگ (Analog Block)

جداسازی بلوک‌ها به معنای قرار دادن فیزیکی و الکتریکی هر بلوک به‌طور جداگانه است تا هر بخش بتواند بدون ایجاد اختلال روی دیگر بخش‌ها کار کند.

 اهمیت جداسازی بلوک‌ها در PCB فرکانس بالا

• کاهش نویز و تداخل (EMI/EMC):

 سیگنال‌های RF و دیجیتال می‌توانند یکدیگر را مختل کنند.

جداسازی بلوک‌ها باعث می‌شود سیگنال‌ها پایدار و بدون نویز باشند.

• حفظ کیفیت سیگنال‌های RF:

    خطوط RF بسیار حساس هستند و کوچک‌ترین نویز یا افت امپدانس باعث اختلال در عملکرد می‌شود.

• کنترل حرارت و پراکندگی گرما:

 بعضی بلوک‌ها (مثل Power یا LED) گرمای بیشتری تولید می‌کنند. جداسازی فیزیکی باعث می‌شود گرما روی بلوک‌های حساس تأثیر نگذارد.

• بهبود EMC:

 با جداسازی، هر بلوک می‌تواند مسیر برگشت جریان (Return Path) مستقل داشته باشد و تداخل الکترومغناطیسی کاهش یابد.

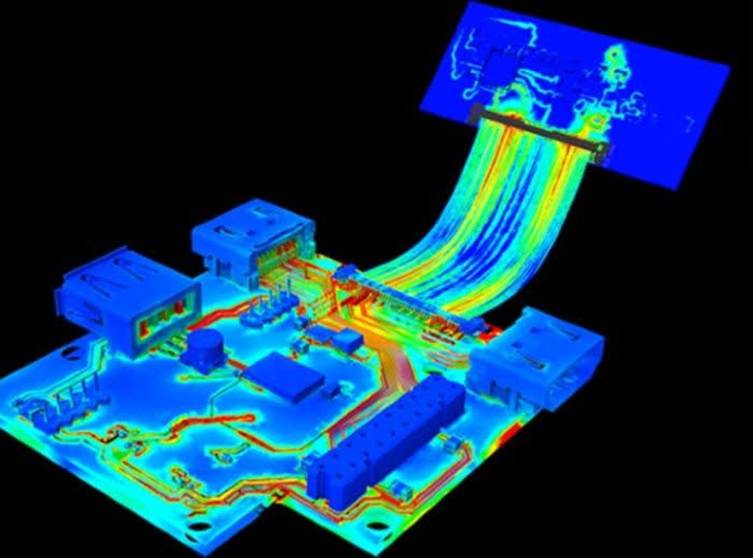

شبیه‌سازی بردهای فرکانس بالا (High Frequency PCB Simulation)

یکی از مراحل حیاتی در طراحی مدارهای پرسرعت است که باعث کاهش خطا و هزینه نمونه‌سازی می‌شود. در این فرایند با استفاده از نرم‌افزارهای تخصصی، امپدانس خطوط، نویز، تداخل الکترومغناطیسی (EMI/EMC) بررسی می‌گردد. شبیه‌سازی دقیق کمک می‌کند تا ابعاد ترک‌ها، فاصله لایه‌ها و نوع متریال بهینه انتخاب شود. این کار مانع بروز مشکلاتی مانند بازتاب سیگنال و کراس‌تاک در مدار می‌شود. شبیه‌سازی سه‌بعدی نواحی حساس مثل وایا و کانکتورها نیز برای کنترل عملکرد در فرکانس‌های بالا ضروری است. در نهایت، اجرای شبیه‌سازی حرفه‌ای طول عمر و پایداری بردهای فرکانس بالا را تضمین می‌کند.

نمونه‌سازی بردهای فرکانس بالا (High Frequency PCB Prototyping)

مرحله‌ای کلیدی برای ارزیابی کیفیت طراحی و شبیه‌سازی است. در این فرآیند، برد با متریال‌های مخصوص مانند Rogers یا FR-4 کم‌اتلاف ساخته می‌شود تا امپدانس کنترل‌شده و عملکرد سیگنال تضمین گردد. نمونه‌سازی امکان تست عملی ویژگی‌هایی مانند افت سیگنال، نویز و تطابق امپدانس را فراهم می‌کند. استفاده از روش‌هایی مثل Back-Drill، باعث اطمینان از صحت عملکرد مدار می‌شود. این مرحله خطاهای احتمالی طراحی را قبل از تولید انبوه آشکار می‌سازد. در نتیجه، نمونه‌سازی حرفه‌ای بردهای فرکانس بالا موجب افزایش پایداری، دقت و طول عمر محصول نهایی می‌گردد.

ابزارهای شبیه‌سازی و طراحی

Altium Designer و Mentor Graphics PADS: برای طراحی برد و مدیریت چندلایه.

HFSS و CST: برای شبیه‌سازی الکترومغناطیسی و تحلیل بازتاب و تلفات سیگنال.

تحلیل S-Parameters و Eye Diagram: برای بررسی کیفیت سیگنال و اطمینان از عملکرد مدار.

کاربردهای بردهای فرکانس بالا

•  تجهیزات مخابراتی و وایرلس:

شبکه‌های5G، LTE، Wi-Fi و سایر سیستم‌های ارتباطی پرسرعت.

• سیستم‌های راداری و ماهواره‌ای:

بردهای HF و RF برای پردازش سیگنال‌های دقیق و حساس.

•  تجهیزات پزشکی و آزمایشگاهی:

دستگاه‌های تصویربرداری، تشخیص و آزمایش که نیازمند سیگنال‌های دقیق و پایدار هستند.

•  مدارات RF و مایکروویو:

تقویت‌کننده‌ها، فیلترها، اسیلاتورها و مدارات مخابراتی فرکانس بالا.

نکات عملی برای بهبود عملکرد بردهای فرکانس بالا

• استفاده از مسیرهای زمین کامل و بدون قطع برای کاهش نویز.
• بررسی اثر پارازیت‌ها در مسیرهای کوتاه و حساس.
• قرار دادن خازن‌های بای‌پس نزدیک به قطعات حساس.
• کنترل دقیق عرض خطوط و فاصله‌ها برای جلوگیری از بازتاب و همپوشانی امپدانس.
• شبیه‌سازی کل برد قبل از تولید برای کاهش خطاهای احتمالی و صرفه‌جویی در هزینه.

نتیجه گیری

طراحی بردهای فرکانس بالا فراتر از طراحی معمول PCB است و نیازمند دقت، تجربه و استفاده از مواد و ابزارهای تخصصی است. رعایت اصول طراحی، انتخاب مسیرها و مواد مناسب، استفاده از شبیه‌سازی و مدیریت نویز باعث افزایش پایداری و کیفیت محصول نهایی می‌شود. هرگونه کوتاهی در طراحی می‌تواند منجر به کاهش کارایی، بازتاب سیگنال و عملکرد نامطلوب دستگاه شود.در نهایت، برد فرکانس بالا نه تنها قلب مدارهای پیشرفته است، بلکه نقش کلیدی در موفقیت محصول و رضایت مشتری دارد.
